De hoge snelheidscamera kan de visuele erkenning van componenten met diameter ontmoeten minder dan 10 mm

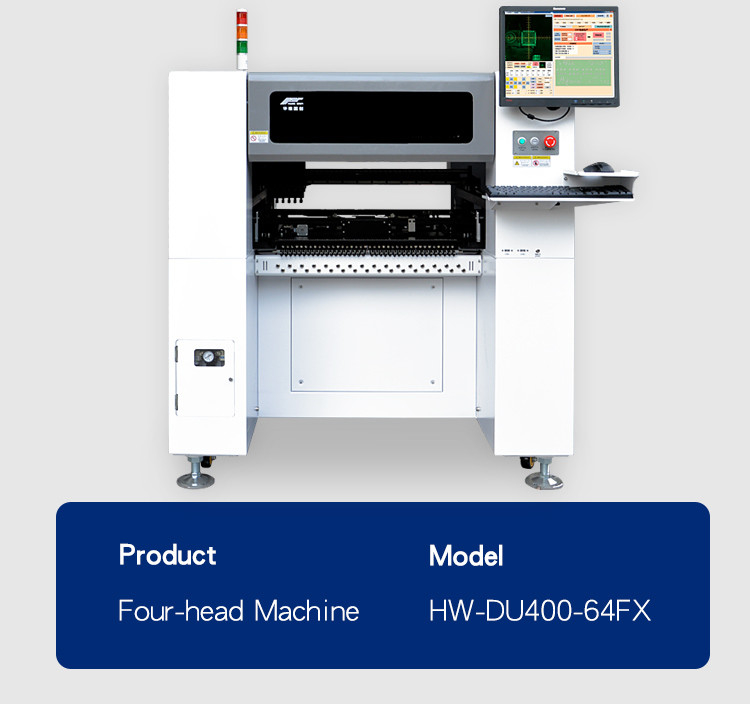

Hw-du400-64F is ons populairste model met Visie. Hw-du400-64F biedt technologisch geavanceerde eigenschappen met 360mm x 600mm aan het werkgebied, 64 enige voederposities (tot 120 voeders die bankvoeders gebruiken) waar de snelle opstelling, gemakkelijk van verrichting en de hoge betrouwbaarheid primordiaal zijn.

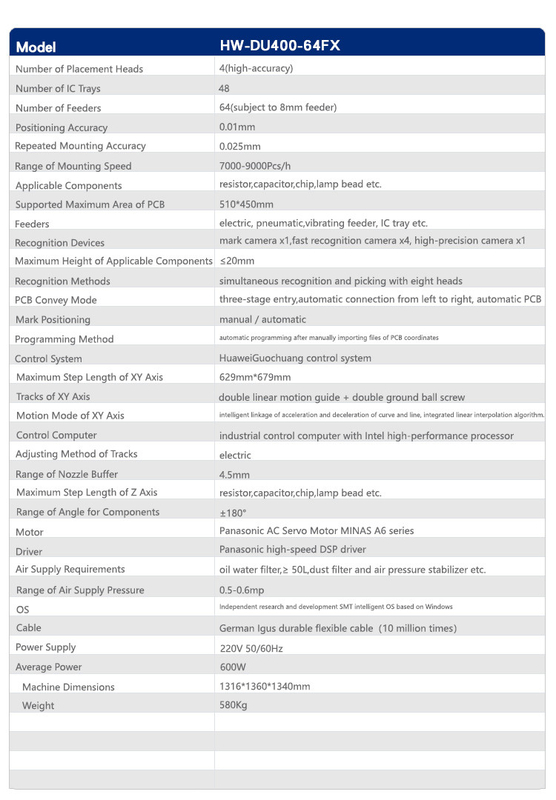

Systeemeigenschappen
* De hoogste kwaliteit met het meest geavanceerde materiaal bij een rendabele oplossing
* Plaatsingstarieven tot cph 10000
* Plaatst nauwkeurig een brede waaier van componenten met inbegrip van 0201, 0402, leiden, BGA, QFN…
* Toegankelijke Componentenhoogte: 20mm
1. 120pcs materiële posten -- kan aan de opzettende vereisten van diverse materialen en diverse specificaties en pakketten van het product voldoen.
1) 120pcs 8mm materiële posten steunen de elektrische voeder van NXT, 12mm, 16mm, 24mm, 32mm en 44mm NXT elektrische voeder, trillingsvoeder en IC-dienbladen.
2)Elektrische het platformspecificatie van NXT: 8mm44mm NXT elektrische voeder, elektrische voedervoeding in de stallen, hoge precisie, lange levensduur.
2. 8 groepen onafhankelijke het opzetten hoofden - 8 groepen het opzetten van hoofden worden verdeeld met verschillende pijpen, die voor de opzettende vereisten van producten met meer specificaties geschikt zijn.
1) 8 groepen het opzetten van hoofden kunnen de dubbele wapens realiseren en de vier hoofdenoogst gelijktijdig, neemt het materiaal op tegelijk, is de het plukken efficiency zeer beter.
3. De uitvoerige efficiency is 20000pcs/h, en de maximumefficiency is 26000pcs/h.
1) Opzettende snelheid van diverse componenten (weerstand, capacitieve weerstand, spaander) 20000 pcs/h.
2) Slechts capacitieve weerstand of weerstands of de LEIDENE lamp opzettende snelheid is 26000pcs/h.
4. 8pcs hoge snelheidscamera's, high-definition camera's van 2pcs -- om aan de visuele erkenningsbehoeften van diverse componenten te voldoen.
1) De hoge snelheidscamera kan de visuele erkenning van componenten met diameter minder dan 10 mm, met inbegrip van weerstand, capacitieve weerstand, lampparel, transistors, dioden, enz. ontmoeten
5.Resistance en capacitieve weerstand boven 0201, 0.3mm speldenspaander.
1) Gebruiks elektrische voeder om aan de opzettende vereisten van 0201 componenten te voldoen.
2) De hoge definitiecamera met nauwkeurige visie kan aan de spaander opzettende vereisten van QPF, BGA, QFP, enz. voldoen.
6. PCB met dikte minder dan 3mm, 340*560mm.
1) Steunpcb met dikte van 1 mm-3 mm.
Componenten
Het HW-visiesysteem woont toestaat nauwkeurige plaatsing van 0201, BGA, QFN, QFP, leiden en een brede waaier van vrijwel alle SMT-componenten bij.
Vision System
De van de HW-Reeksen visieoogst en plaats systemen is gemakkelijk, Intelligent en snel aan programmering voor alle exploitanten aan verrichting
Voeders
Werden de Pneumatische voeder van Yamaha en Electricial-de voeder goedgekeurd, omvat de grootte 8mm, 12mm, 16mm, 24 mm, 32mm en 44mm.
