Kleine SMT-productielijn/Oogst en Plaatsmachinegp400 /Reflow Oven, Golfsoldeersel, Stencilprinters
porduct beschrijving

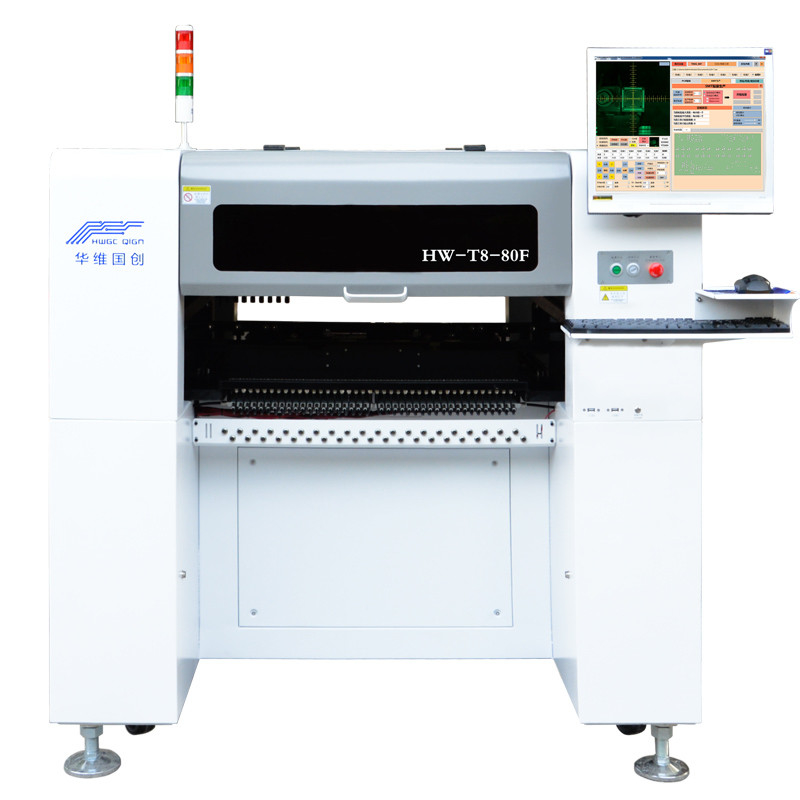

Hw-t8-80F is ons populairste model met Visie. Hw-t4-44/50F biedt technologisch geavanceerde eigenschappen met 380mm x 400mm aan het werkgebied, 80 enige voederposities (tot 120 voeders die bankvoeders gebruiken) waar de snelle opstelling, gemakkelijk van verrichting en de hoge betrouwbaarheid primordiaal zijn.
Systeemeigenschappen
* De hoogste kwaliteit met het meest geavanceerde materiaal bij een rendabele oplossing
*Placementtarieven tot cph 13000
plaatst *Accurately een brede waaier van componenten met inbegrip van 0201, 0402, leiden, BGA, QFN…
|
|
|
Het maximumgebied van de kringsraad
|
400*200 mm
|
|
Aantal van het opzetten van hoofden
|
4
|
|
Maximumbewegingswaaier van z-as
|
20 mm
|
|
Maximum opzettend tarief
|
9.500 PCS/hour
|
|
Gemiddeld opzettend tarief
|
8.000 PCS/hour
|
|
Het plaatsen nauwkeurigheid
|
0,01 mm
|
|
Als buffer optredende voor waaier van zuigingspijp
|
4,5 mm
|
|
Voeding
|
220V/110V, 50 Herz
|
|
Samengeperste lucht:
|
0.6-0.7 Mpa
|
|
Gemiddelde macht
|
400 W
|
|
Erkenningswijze
|
Vier Hoofden Gesynchroniseerde Erkenning
|
|
Aantal camera's
|
een Tekencamera, vier hoge snelheidscamera's, een high-definition camera
|
|
Productgewicht
|
210KG
|
|
PCB-toegangswijze
|
automatisch linker-binnen en juist-uit toegang, de ondersteunende links-rechtse functie van de apparatenverbinding
|
|
Hoeveelheid dienbladen
|
Tot 48 niet-voeder het voeden componenten worden gesteund, elk waarvan zijn coördinaten binnen de opzettende waaier kan specificeren.
|
|
Complexe snelheid om weerstand en Spaander op te zetten
|
6000/CPH
|
Opzettende nauwkeurigheidswaaier
|
0201-40*40mm, Speld die 0.3mm uit elkaar plaatsen
|
|
Spaander (de Aanpassing wat elektrische voeder steunen kan 0402,0201 opzetten)
|
|
Hoeveelheid voeders
|
50 PCs
|
|
De dienstmotor
|
De servomotor van Panasonic
|
