Automatische PCB-lader
De SMT-plaatsingsmachine kan de druk gebeëindigde PCB-raad op het spoor direct zetten om automatische en en raadslading te realiseren die, die plaatsen opzetten streven. Het steunt multi-voeders: maximum 50 voeders. De grootte van standaardic-dienblad, buisvoeder, stokvoeder kan regelbaar zijn.

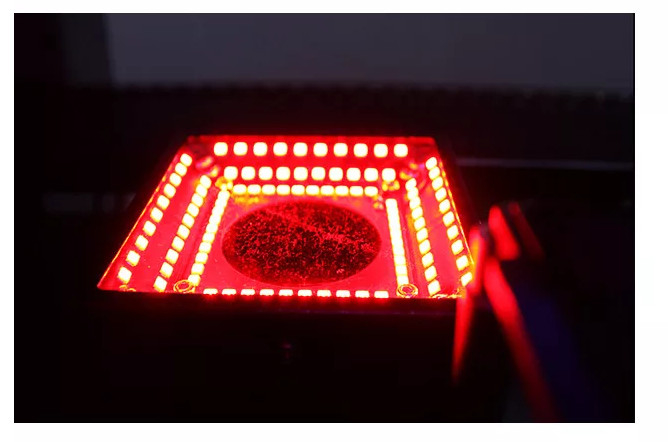

Synchrone identificatie door vier reeksen camera's

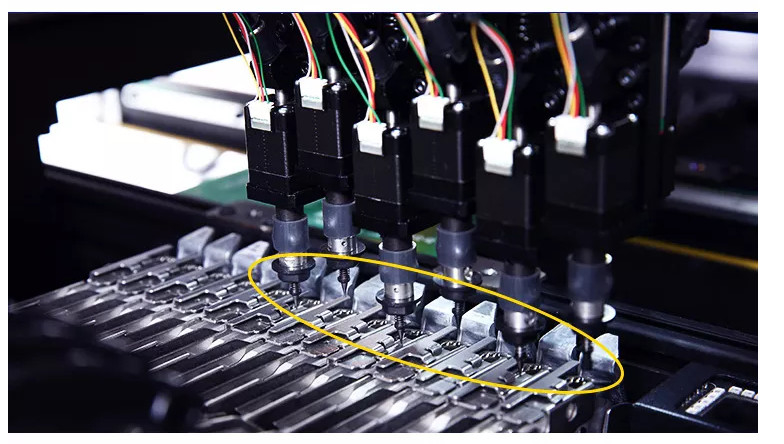

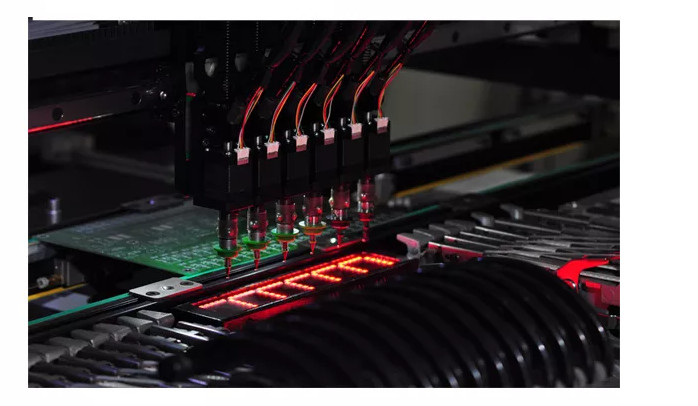

De SMT-plaatsingsmachine is uitgerust met 6 camera's: één MERK, één hoge precisiecamera en 4 hoge snelheidscamera's. Het kan hoofd synchrone identificatie realiseren 4 om de snelheid en de precisie te verzekeren van het opzetten. De standaardconfiguratie is 16 pijpen van de de hoge precisiezuiging van JUKI.
Servosysteem
De SMT-plaatsingsmachine is uitgerust met servodiesysteem uit Panasonic, Japan met hoge precisie en stabiliteit wordt ingevoerd de stabiele steun van 24 uur te verzekeren.
Ketting
Het keurt bestand hoge druk en slijtage-bewijs belemmeringsketen goed die hetzelfde type zoals één van ingevoerde machines is. De belemmeringsketen kan duizenden tijden van bewijsdruk dragen.

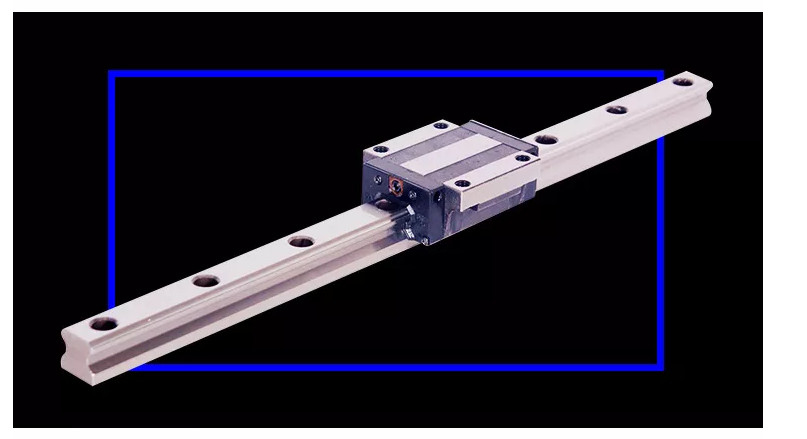

Spoor
Het keurt hoge precisiespoor van TBI Taiwan goed die precisie met geringe geluidssterkte en hoge heeft om het nauwkeurigheidstarief BGA-spaanders te verzekeren.
Transportband
Deze SMT-plaatsingsmachine kan automatisch aan transportband worden aangesloten die de PCB-raad aan de SMT-terugvloeiings solderende machine zonder handmedewerker kan vervoeren, dus besparingsloonkosten.
Technische Parameter:
| Specificatie | |
| Aantal voeders | 50 |
| XYZ-het Spoor van de Aandrijvingsgids | High-precision op zwaar werk berekende spoor van de rechte lijngids |
| Aantal camera's | 6 |
| Aantal hoofden | 4 |
| Gemiddelde macht | 400W |
| PCB-raad in | automatische raad |
| Gids | Schroefgids |
| Maximum opzettende snelheid | 9500 Pcs/h |
| Gemiddelde opzettende snelheid van daadwerkelijke opzettende weerstand | 8000Pcs/h |
| De waaier van de Mounterprecisie | 0201-40 * 40 mm, 0,3 mm-speld uit elkaar plaatsende spaanders |
| Maximumreiswerkingsgebied in z-as | 20mm |
| Het maximumgebied van de kringsraad | 400×200mm |
| Het plaatsen precisie | 0.01mm |
| De bufferwaaier van zuigingspijp | 4.5mm |
| Gewicht | 300KG |
| Afmeting | 900*1140*900mm |
| Voeding | 220V, 50/60Hz of 110V |
| Samengeperste lucht | 0.6-0.7Mpa |
| Aandrijvingsmotor | De servomotor van Panasonic |
| Het systeem van de motieaandrijving | Panasonic-hoge snelheidsdsp aandrijving |
| Erkenningswijze | Gelijktijdige erkenning van vier hoofden |
| Vacuümbron van zuigingspijp | Hoge snelheids aan-uit- vacuümgenerator met vacuümbreker |
| Besturingssysteem | Het volledig-automatische besturingssysteem van het spaander mounter besturingssysteem. |
| Onafhankelijk ontwikkeld door ons gebaseerd op Windows-besturingssysteem | |
| Steunenvensters xp, win7 | |
| Elementenhoek | 0-360°synchronous omwenteling tijdens beweging |
| X/Y verrichtingswijze | Intelligente kromme van de lineaire versnelling en vertragingsaaneenschakeling |
| MARK punt het plaatsen | Volledig-automatisch (het MARK punt kan zijn aanpast naar believen) |
| Intelligent alarm | Automatische correctie, het automatische vullen, het voeden tekortalarm |
| Plaat die wijze ingaan | Automatische verbinding van links naar rechts in enige secties |
| Automatische PCB-overdracht die/duiker het plaatsen, het handplaat voeden plaatsen | |
| Visuele vertoning | 17-duim industriële controlevertoning, 4:3, resolutie: 1280 x1024 |
| Aantal erkenningscamera's | Één camera van de Tekenerkenning, vier snel-erkenningscamera's |
| Één nauwkeurig-erkenningscamera. | |
| Aanpassings opzettend werkingsgebied | Aanpassings aan 0201 0402, 0603, 0805, 1206, diode, audion, DRONKAARD, QFP |
| Binnen 40*40mm en de speldafstand ≥0.3mm | |
