120 enige voederposities waar de snelle opstelling gemakkelijk van verrichting en de hoge betrouwbaarheid primordiaal zijn.
porduct beschrijving
Hw-dsq800-120F is ons populairste model met Visie. Hw-dsq800-120F biedt technologisch geavanceerde eigenschappen met 260mm x 400mm aan het werkgebied, 120 enige voederposities waar de snelle opstelling, gemakkelijk van verrichting en de hoge betrouwbaarheid primordiaal zijn.
Systeemeigenschappen
* De hoogste kwaliteit met het meest geavanceerde materiaal bij een rendabele oplossing
* Plaatsingstarieven tot cph 25000-26000
* Plaatst nauwkeurig een brede waaier van componenten met inbegrip van 0201, 0402, leiden, BGA, QFN…
Onze visie moet een onderneming worden die rendabele binnenlandse oogst maakt en plaatst machine van ons en wij zijn van plan de huidige situatie van internationaal monopolie te breken.
Wij hebben de filosofie van het zijn pa-triotic gehandhaafd, pragmatisch, innovatief evenals het dienen van de maatschappij. De producten van oogst en plaatsmachine op verkoop worden niet alleen thuis gewaardeerd door kleine en middelgrote ondernemingen, maar ook door consumenten in het buitenland zeer goed ontvangen.
|
|
|
Aantal Plaatsingshoofden
|
8 (hoog-nauwkeurigheid)
|
|
Aantal iC Dienbladen
|
96
|
|
Aantal Voeders
|
120 (behoudens 8mm voeder)
|
|
Het plaatsen Nauwkeurigheid
|
0.01mm
|
|
Herhaalde Opzettende Nauwkeurigheid
|
0.02mm
|
|
Waaier van het Opzetten van Snelheid
|
20000-26000Pcs/h
|
|
Toepasselijke Componenten
|
resistor.capacitor.chip.lamp-parel enz.
|
|
Gesteund Maximumgebied van PCB
|
340*560mm
|
|
Voeders
|
De elektrische voeder van NXT, trillende voeder, IC-dienblad enz.
|
|
Erkenningsapparaten
|
tekencamera x2, snelle erkenningscamera x8. high-precision camera x1
|
|
Maximumhoogte Toepasselijke Componenten
|
≤20mm
|
|
Erkenningsmethodes
|
gelijktijdige erkenning en het plukken met acht hoofden
|
|
PCB vervoeren Wijze
|
ingangs automatische verbinding in drie stadia van links naar rechts, het automatische PCB-plaatsen
|
|
Mark Positioning
|
hand/automatisch
|
|
Programmeringsmethode
|
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
|
|
Controlesysteem
|
Het systeem van de HuaweiGuochuang 2021 controle
|
|
Maximumstaplengte van X-Y As
|
423mm*734mm (verlaten) 423mm*734mm (juist)
|
|
Sporen van X-Y As
|
vier lineaire motiequide + vier gemalen balschroef
|
|
Motiewijze van X-Y As
|
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme
|
|
Controlecomputer
|
industriële controlecomputer met de krachtige bewerker van Intel
|
|
Het aanpassen Methode van Sporen
|
elektrisch
|
|
|
4.5mm
|
|
Maximumstaplengte van z-As
|
50mm
|
|
Waaier van Hoek voor Componenten
|
士 180°
|
|
Motor
|
De Servomotorminas A6 van Panasonic AC reeks
|
|
Bestuurder
|
Panasonic-hoge snelheidsdsp bestuurder
|
|
De Vereisten van de luchtlevering
|
de filter van het oliewater, > 60L-stoffilter en de stabilisator enz. van de luchtdruk
|
|
Vacuümlevering van Pijp
|
De Japanse vacuümgenerator die van CKD de functie van de hoge snelheids vacuümuitbarsting integreren
|
Waaier van de Druk van de Luchtlevering
|
0.5-0.6mp
|
|
OS
|
onafhankelijke onderzoek en ontwikkeling SMT intelligente die OS op Vensters wordt gebaseerd
|
|

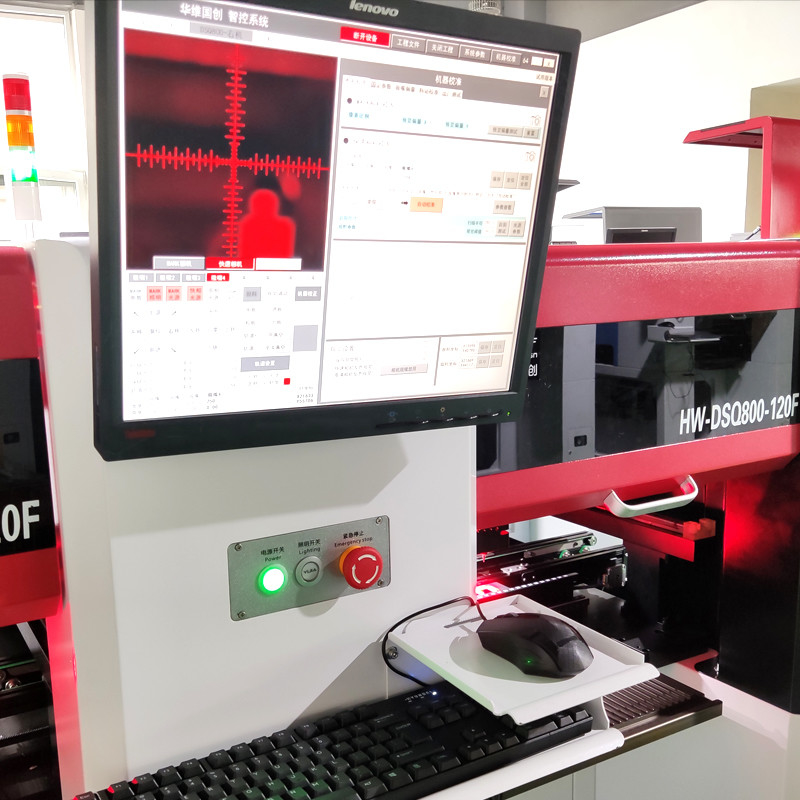

Visievertoning
|
17-duim industriële controlevertoning
|
|
|
Duitse lgus duurzame flexibele kabel (10 miljoen keer)
|
|
Voeding
|
220V 50/60Hz
|
|
|
1500W
|
|
Machineafmetingen
|
1740*1360*1440mm
|
|
Gewicht
|
1100Kg
|
Het de visiesysteem van visiesystemthe HW woont toestaat nauwkeurige plaatsing van 0201, BGA, QFN, QFP, leiden en een brede waaier van vrijwel alle SMT-componenten bij.
De van de HW-Reeksen visieoogst en plaats systemen is gemakkelijk, Intelligent en snel aan programmering voor alle exploitanten aan verrichting
Voeders
De voeder van NXT werd Electricial goedgekeurd, omvat de grootte 8mm, 12mm, 16mm, 24 mm, 32mm en 44mm.
