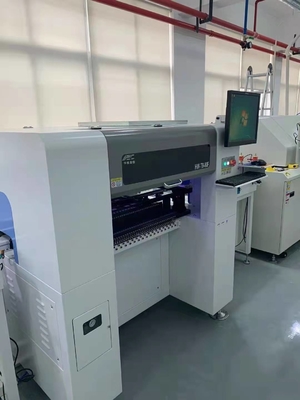

Name: Kleine PCB-Oogst en Plaatsmachine/HWGC Geleide Assemblagemachine 20000pcs/H
Brand: HWGC
SKU: Hw-dsq800-120F
Price: 24500 USD
Availability: InStock
Rating: 4.8 (152 reviews)

Van de bevorderingendsq800-120f rustten de Kleine Oogst en Plaats Machine Kleine Automatische LEIDENE Oogst en de Plaatsmachine Servomotor +11 uit

Hw-dsq800-120F is ons populairste model met Visie. Hw-dsq800-120F biedt technologisch geavanceerde eigenschappen met 260mm x 400mm aan het werkgebied, 120 enige voederposities waar de snelle opstelling, gemakkelijk van verrichting en de hoge betrouwbaarheid primordiaal zijn.

SMT-de Oogst van de Lijstbovenkant en Plaatsmachine

Benchtopoogst en Plaatsmachine GP400
Het systeem van de computercontrole
De SMT-plaatsingsmachine is over het algemeen uitgerust met computermonitor en muis. Het steunt XP en Windows 7. Het laat de visuele programmering en PCB-dossierinvoer wegens het vermenselijkte besturingssysteem toe.

Automatische PCB-lader
De SMT-plaatsingsmachine kan de druk gebeëindigde PCB-raad op het spoor direct zetten om automatische en en raadslading te realiseren die, die plaatsen opzetten streven. Het steunt multi-voeders: maximum 50 voeders. De grootte van standaardic-dienblad, buisvoeder, stokvoeder kan regelbaar zijn.

Synchrone identificatie door vier reeksen camera's
De SMT-plaatsingsmachine is uitgerust met 6 camera's: één MERK, één hoge precisiecamera en 4 hoge snelheidscamera's. Het kan hoofd synchrone identificatie realiseren 4 om de snelheid en de precisie te verzekeren van het opzetten. De standaardconfiguratie is 16 pijpen van de de hoge precisiezuiging van JUKI.

Servosysteem
De SMT-plaatsingsmachine is uitgerust met servodiesysteem uit Panasonic, Japan met hoge precisie en stabiliteit wordt ingevoerd de stabiele steun van 24 uur te verzekeren.

Ketting
Het keurt bestand hoge druk en slijtage-bewijs belemmeringsketen goed die hetzelfde type zoals één van ingevoerde machines is. De belemmeringsketen kan duizenden tijden van bewijsdruk dragen.

Spoor

Het keurt hoge precisiespoor van TBI Taiwan goed die precisie met geringe geluidssterkte en hoge heeft om het nauwkeurigheidstarief BGA-spaanders te verzekeren.

Transportband

Deze SMT-plaatsingsmachine kan automatisch aan transportband worden aangesloten die de PCB-raad aan de SMT-terugvloeiings solderende machine zonder handmedewerker kan vervoeren, dus besparingsloonkosten.

Technische Parameter:

Specificatie
Aantal voeders	50
XYZ-het Spoor van de Aandrijvingsgids	High-precision op zwaar werk berekende spoor van de rechte lijngids
Aantal camera's	6
Aantal hoofden	4
Gemiddelde macht	400W
PCB-raad in	automatische raad
Gids	Schroefgids
Maximum opzettende snelheid	9500 Pcs/h
Gemiddelde opzettende snelheid van daadwerkelijke opzettende weerstand	8000Pcs/h
De waaier van de Mounterprecisie	0201-40 * 40 mm, 0,3 mm-speld uit elkaar plaatsende spaanders
Maximumreiswerkingsgebied in z-as	20mm
Het maximumgebied van de kringsraad	400×200mm
Het plaatsen precisie	0.01mm
De bufferwaaier van zuigingspijp	4.5mm
Gewicht	300KG
Afmeting	9001140900mm
Voeding	220V, 50/60Hz of 110V
Samengeperste lucht	0.6-0.7Mpa
Aandrijvingsmotor	De servomotor van Panasonic
Het systeem van de motieaandrijving	Panasonic-hoge snelheidsdsp aandrijving
Erkenningswijze	Gelijktijdige erkenning van vier hoofden
Vacuümbron van zuigingspijp	Hoge snelheids aan-uit- vacuümgenerator met vacuümbreker
Besturingssysteem	Het volledig-automatische besturingssysteem van het spaander mounter besturingssysteem.
	Onafhankelijk ontwikkeld door ons gebaseerd op Windows-besturingssysteem
	Steunenvensters xp, win7
Elementenhoek	0-360°synchronous omwenteling tijdens beweging
X/Y verrichtingswijze	Intelligente kromme van de lineaire versnelling en vertragingsaaneenschakeling
MARK punt het plaatsen	Volledig-automatisch (het MARK punt kan zijn aanpast naar believen)
Intelligent alarm	Automatische correctie, het automatische vullen, het voeden tekortalarm
Plaat die wijze ingaan	Automatische verbinding van links naar rechts in enige secties
Plaat die wijze ingaan	Automatische PCB-overdracht die/duiker het plaatsen, het handplaat voeden plaatsen
Visuele vertoning	17-duim industriële controlevertoning, 4:3, resolutie: 1280 x1024
Aantal erkenningscamera's	Één camera van de Tekenerkenning, vier snel-erkenningscamera's
Aantal erkenningscamera's	Één nauwkeurig-erkenningscamera.
Aanpassings opzettend werkingsgebied	Aanpassings aan 0201 0402, 0603, 0805, 1206, diode, audion, DRONKAARD, QFP
Aanpassings opzettend werkingsgebied	Binnen 40*40mm en de speldafstand ≥0.3mm

1) 120pcs 8mm materiële posten steunen de elektrische voeder van NXT, 12mm, 16mm, 24mm, 32mm en 44mm NXT elektrische voeder, trillingsvoeder en IC-dienbladen.

2) Elektrische het platformspecificatie van NXT: 8mm44mm NXT elektrische voeder, elektrische voedervoeding in de stallen, hoge precisie, lange levensduur.

8 groepen onafhankelijke het opzetten hoofden - 8 groepen het opzetten van hoofden worden verdeeld met verschillende pijpen, die voor de opzettende vereisten van producten met meer specificaties geschikt zijn.

1) 8 groepen het opzetten van hoofden kunnen de dubbele wapens realiseren en de vier hoofdenoogst gelijktijdig, neemt het materiaal op tegelijk, is de het plukken efficiency zeer beter.

2) Het het opzetten hoofd kan onafhankelijk toenemen en vallen, van 0 tot 360 graden roteren, en tot 20 mm-componenten opzetten.

3) De z-as kan onafhankelijk volgens de dikte van de componenten, voor de weerstand toenemen en vallen en de capacitieve weerstandscomponenten, het het opzetten hoofd kunnen de vlieg visuele identificatie realiseren, kunnen de Hoge componenten bij verminderde snelheid worden opgezet.

4) Het kan aan de vereisten van verschillende grootte van componenten, verschillende specificaties en verschillende pakketten voldoen, diversiteit, éénmalige plaatsing bereiken.

FAQ

Q: Hoe leidt op?
A: Na het kopen van onze machines, kunnen uw ingenieurs naar ons bedrijf gaan of het is zo gemakkelijk te werken. Wij hebben Engelse gebruikershandleiding en gidsvideo om u te onderwijzen hoe te om de machine te gebruiken. De gebruikershandleiding zal met de machine samen komen.

Q: Is het hard gebruik deze machines?
A: Nr, niet hard bij allen voor onze vorige cliënten, bij de meeste 2 dagen is genoeg leren om de machines in werking te stellen.

Q: Heeft uw machines kwaliteitscertificaat?
A: Elk van onze machines hebben Ce-certificaat, ISO14001 (BCC), ISO9001 (IQNET) overgegaan en paten gehad.

Q: De Garantie van de machine?
A: Één jaar, dan zullen de delen voor de koper in de garantie vrij zijn. Als er om het even welke twijfel tijdens werken is
de machine, pls vrij gevoel contacteert ons. Wij zullen u op tijd helpen.

Q: Engelse versie voor deze machines?
A: Ja, en wij zullen reqularly de software voor klanten bijwerken.
