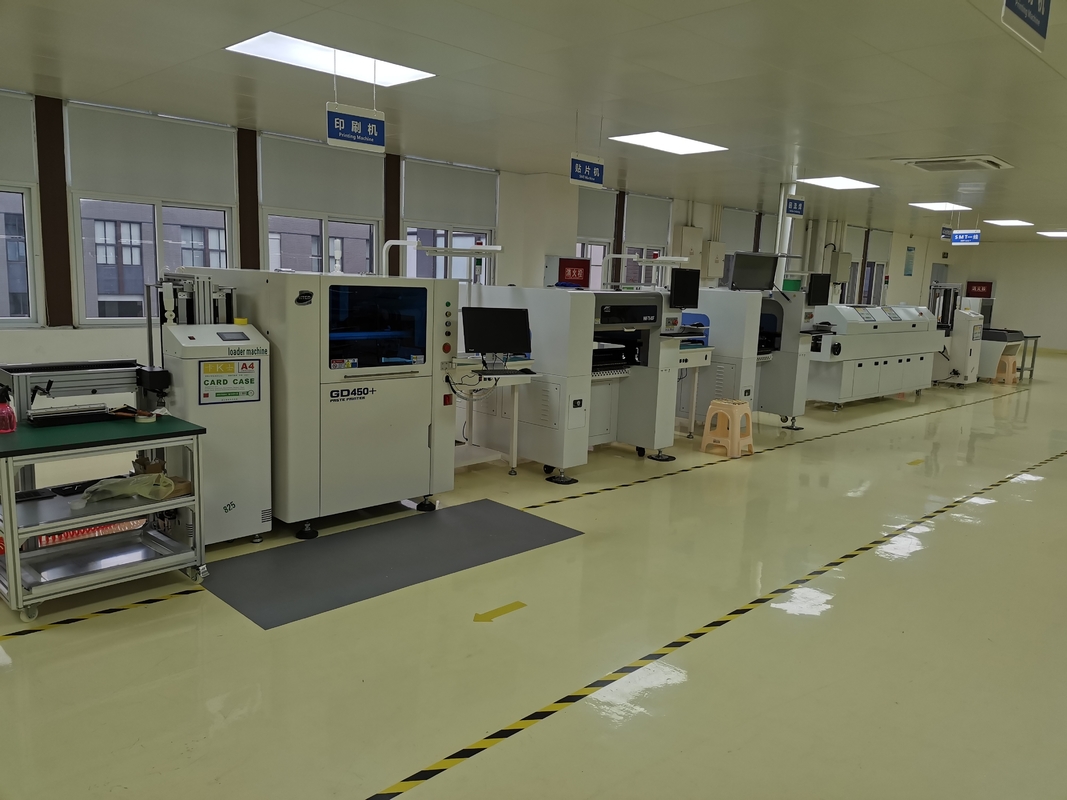

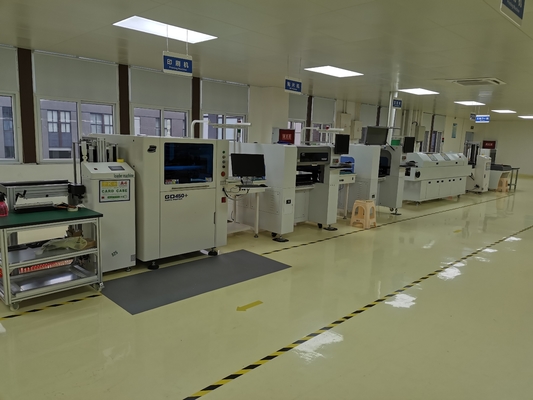

De goede Oogst van Verkoopsmt en Plaatsmachine hw-dsq800-120F in van de LEIDENE de Assemblagemachine van PCB Verlichtingsproductielijn met 11 Camera's
Oogst en plaatsmachine GP800
Het systeem van de computercontrole
De SMT-plaatsingsmachine is over het algemeen uitgerust met computermonitor en muis. Het steunt XP en Windows 7. Het laat de visuele programmering en PCB-dossierinvoer wegens het vermenselijkte besturingssysteem toe.
Automatische PCB-lader
De SMT-plaatsingsmachine kan de druk gebeëindigde PCB-raad op het spoor direct zetten om automatische en en raadslading te realiseren die, die plaatsen opzetten streven. Het steunt multi-voeders: maximum 80 voeders. De grootte van standaardic-dienblad, buisvoeder, stokvoeder kan regelbaar zijn.
Synchrone identificatie door acht reeksen camera's
De SMT-plaatsingsmachine is uitgerust met 10 camera's: één MERK, één hoge precisiecamera en 8 hoge snelheidscamera's. Het kan hoofd synchrone identificatie realiseren 8 om de snelheid en de precisie te verzekeren van het opzetten. De standaardconfiguratie is 16 pijpen van de de hoge precisiezuiging van JUKI.
Servosysteem
De SMT-plaatsingsmachine is uitgerust met servodiesysteem uit Panasonic, Japan met hoge precisie en stabiliteit wordt ingevoerd de stabiele steun van 24 uur te verzekeren.
Ketting
Het keurt bestand hoge druk en slijtage-bewijs belemmeringsketen goed die hetzelfde type zoals één van ingevoerde machines is. De belemmeringsketen kan duizenden tijden van bewijsdruk dragen.
Spoor
Het keurt hoge precisiespoor van TBI Taiwan goed die precisie met geringe geluidssterkte en hoge heeft om het nauwkeurigheidstarief BGA-spaanders te verzekeren.
Transportband
Deze SMT-plaatsingsmachine kan automatisch aan transportband worden aangesloten die de PCB-raad aan de SMT-terugvloeiings solderende machine zonder handmedewerker kan vervoeren, dus besparingsloonkosten.
Technische Parameter
Specificatie
Aantal voeders 64 of 80
XYZ-van de het Spoortbi High-precision op zwaar werk berekend rechte lijn van de Aandrijvingsgids de gidsspoor
Aantal camera's 10
Aantal hoofden 8
Gemiddelde macht 700W
Automatisch raadsspoor In drie stadia
De gids van de gidsschroef
Maximum opzettende snelheid 15000 Pcs/h
Gemiddelde opzettende snelheid van daadwerkelijke opzettende weerstand 12000 Pcs/h
Maximumreiswerkingsgebied in z-as 20mm
Maximumgebied 500×450mm van de kringsraad
Het plaatsen precisie 0.01mm
De bufferwaaier van zuigingspijp 4.5mm
Gewicht 750KG
Afmeting 1420*1370*1350mm
Voeding 110V/220V, 50/60Hz
Samengeperste lucht 0.5-0.6Mpa
De servomotor van Panasonic van de aandrijvingsmotor
Van het systeempanasonic van de motieaandrijving de hoge snelheidsdsp aandrijving
De Gelijktijdige erkenning van de erkenningswijze van acht hoofden
Vacuümbron van de Hoge snelheids aan-uit- vacuümgenerator van de zuigingspijp met vacuümbreker
Het besturingssysteembesturingssysteem van de besturingssysteem volledig-Automatisch spaander mounter.
Onafhankelijk ontwikkeld door ons gebaseerd op Windows-besturingssysteem
Steunenvensters xp, win7
De omwenteling van de elementenhoek 0-360°synchronous tijdens beweging
X/Y de Intelligente kromme van de verrichtingswijze van de lineaire versnelling en vertragingsaaneenschakeling
MARK punt volledig-Automatisch plaatsen (het MARK punt kan zijn aanpast naar believen)
Intelligente alarm Automatische correctie, het automatische vullen, het voeden tekortalarm
Plaat die wijze Automatische verbinding van links naar rechts in enige secties ingaan
Automatische PCB-overdracht die/duiker het plaatsen, het handplaat voeden plaatsen
Visuele vertoning vertoning van de 17 duim de industriële controle, 4:3, resolutie: 1280 x1024
Aantal erkenningscamera's Één camera van de Tekenerkenning, vier snel-erkenningscamera's
Één nauwkeurig-erkenningscamera.
Aanpassings opzettend werkingsgebied Aanpassings aan 0201 0402, 0603, 0805, 1206, diode, audion, DRONKAARD, QFP
Binnen 40*40mm en de speldafstand ≥0.3mm (0.5mm centrumafstand) en BGA
