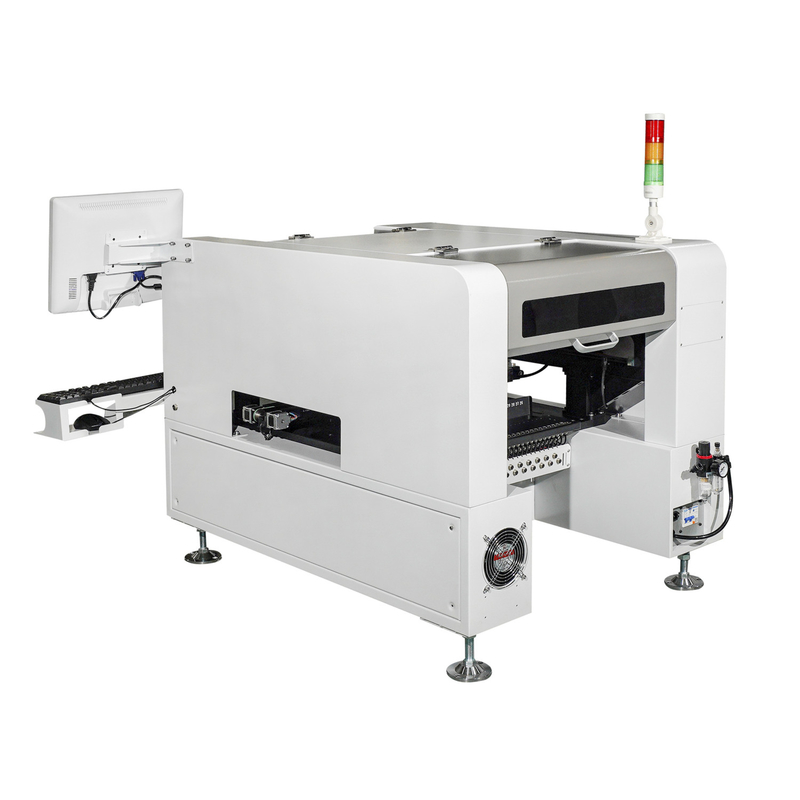

Compact 8 Head Pick And Place Equipment Tabletop

Compact 8 Hoofdoogst en Plaatsmateriaaltafelblad

Producten - PCB-Oogst en Plaatsmachine
  • Hoog licht

    hoofdoogst 8 en plaatsmateriaal

    ,

    compact tafelbladoogst en plaatsmateriaal

    ,

    8 hoofdmachineoogst en plaats

  • Visie weg
    26000pcs/h
  • Naam
    Compact 8 Hoofdoogst en Plaatsmateriaaltafelblad
  • Aantal hoofd
    8
  • Aantal voeder
    120
  • Software
    Engels
  • Aantal camera
    11
  • Plaats van herkomst
    China
  • Merknaam
    HWGC
  • Modelnummer
    Hw-dsq800-120F
  • Min. bestelaantal
    1
  • Prijs
    24500-24800$
  • Levertijd
    het 8 werkdag
  • Betalingscondities
    T/T

Compact 8 Hoofdoogst en Plaatsmateriaaltafelblad

  • Compact 8 Head Pick And Place Equipment Tabletop
  • Compact 8 Head Pick And Place Equipment Tabletop
Prijs opvragen Contact nu

De efficiency van de verhogingsy lopende band met compacte tafelbladoogst en plaatsmachine

HWGC-de Hoge snelheids hw-dsq800-120F oogst en de de productieassemblage van PCB van Smt van de plaatsmachine kleefden 0201 BGA smt aoimachine

8 groepen onafhankelijke het opzetten hoofden - 8 groepen het opzetten van hoofden worden verdeeld met verschillende pijpen, die voor de opzettende vereisten van producten met meer specificaties geschikt zijn.


1) 8 groepen het opzetten van hoofden kunnen de dubbele wapens realiseren en de vier hoofdenoogst gelijktijdig, neemt het materiaal op tegelijk, is de het plukken efficiency zeer beter.

2) Het het opzetten hoofd kan onafhankelijk toenemen en vallen, van 0 tot 360 graden roteren, en tot 20 mm-componenten opzetten.

3) De z-as kan onafhankelijk volgens de dikte van de componenten, voor de weerstand toenemen en vallen en de capacitieve weerstandscomponenten, het het opzetten hoofd kunnen de vlieg visuele identificatie realiseren, kunnen de Hoge componenten bij verminderde snelheid worden opgezet.

4) Het kan aan de vereisten van verschillende grootte van componenten, verschillende specificaties en verschillende pakketten voldoen, diversiteit, éénmalige plaatsing bereiken.

De halfautomatische Blazende de Machinefles die van de HUISDIERENfles van de het Afgietselmachine van de Machinefles het HUISDIERENfles maken die Machine maken is geschikt om HUISDIEREN plastic containers en flessen in alle vormen te produceren.


Toepasselijke Componenten
resistor.capacitor.chip.lamp-parel enz.
Voeders
De elektrische voeder van NXT, trillende voeder, IC-dienblad enz.
Erkenningsapparaten
tekencamera x2, snelle erkenningscamera x8. high-precision camera x1
Maximumhoogte Toepasselijke Componenten
≤20mm
Erkenningsmethodes
gelijktijdige erkenning en het plukken met acht hoofden
Programmeringsmethode
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
Controlesysteem
HuaweiGuochuang2023control systeem
Maximumstaplengte van X-Y As
423mm*734mm (verlaten) 423mm*734mm (juist)
Sporen van X-Y As
vier lineaire motiequide + vier gemalen balschroef
Het aanpassen Methode van Sporen
elektrisch
Waaier van Pijpbuffer
4.5mm
Maximumstaplengte van z-As
50mm
Waaier van Hoek voor Componenten
士 180°
Motor
De Servomotorminas A6 van Panasonic AC reeks
Bestuurder
Panasonic-hoge snelheidsdsp bestuurder
De Vereisten van de luchtlevering
de filter van het oliewater, > 60L-stoffilter en de stabilisator enz. van de luchtdruk
Visievertoning
17-duim industriële controlevertoning
Kabel
Duitse lgus duurzame flexibele kabel (10 miljoen keer)
Voeding
220V 50/60Hz
Gemiddelde Macht
1500W
Machineafmetingen
1740*1360*1440mm
Gewicht
1100Kg



1. Productinleiding: De Machine van Huaweiguochuang SMT

De Machine van HuaWei GuoChuang SMT is een overzichtsoppervlakte opzet technologiemachine wordt ontworpen om hoog rendement, nauwkeurigheid, en betrouwbaarheid te verstrekken die. Zijn superieure kwaliteit en geavanceerde technologie maken tot het een uitstekende keus voor elektronische fabrikanten die een krachtige SMT-machine zoeken om aan hun productiebehoeften te voldoen.

2. Model

De SMT-machine komt in verschillende modellen afhankelijk van specifieke eisen ten aanzien van gebruikers. De het meest meestal gebruikte modellen omvatten HWP350, HWP520, en HWP650. Alle modellen worden ontworpen om aan de productiebehoeften van elektronische verwerkende bedrijven te voldoen.

3. Voordelen

De Machine van HuaWei GuoChuang SMT heeft vele voordelen over andere gelijkaardige machines in de markt. Deze omvatten:

- Hoge precisie en nauwkeurigheid
- Snelheid en efficiency in verrichting
- Verenigbaarheid met een brede waaier van elektronische componenten
- Veelzijdigheid in de verwerking van diverse grootte en vormen van PCBs
- Geavanceerde software voor gemakkelijk verrichting en onderhoud
- Gemakkelijk te kalibreren en aan te passen
- Duurzaam en betrouwbaar voor ononderbroken gebruik

4. Toepassingen

De SMT-machine wordt wijd gebruikt in elektronika verwerkende industrie voor diverse toepassingen met inbegrip van:

- LEIDENE verlichtingsassemblage
- Elektronische productassemblage
- Telecommunicatieapparaten
- Automobielelektronika
- Medische apparaten
- De elektronika van de consument
- Ruimte en defensie

5. PCB-Assemblage

De Machine van HuaWei wordt GuoChuang SMT ontworpen om een brede waaier van PCB-assemblagetaken te behandelen. Het verstrekt hoge snelheidssteun van SMD-componenten, zoals weerstanden, condensatoren, ICs, en LEDs, op PCBs. De machine staat ook voor het nauwkeurige plaatsen, inspectie, en solderen van de componenten toe, verzekerend de assemblageresultaten van uitstekende kwaliteit.

6. Kwaliteitscontrole

De SMT-machine is uitgerust met geavanceerde inspectiehulpmiddelen zoals de systemen van AOI en SPI-om de kwaliteit van de elektronische assemblage te verzekeren. De machine heeft ook een ingebouwd camerasysteem voor controle in real time en automatische foutdetectie tijdens het assemblageproces.

7. Productiviteit

De Machine van HuaWei wordt GuoChuang SMT ontworpen om hoge productiviteit voor elektronische fabrikanten te bereiken. Het kan een plaatsingssnelheid bereiken die van tot 30000CPH, onderbreking minimaliseren en productie maximaliseren. Bovendien, staan de hoge nauwkeurigheid van de machine en de precisie voor verenigbare en betrouwbare resultaten toe tijdens het assemblageproces.

8 investering

Het investeren in de Machine van HuaWei GuoChuang SMT is een slimme keus voor elektronische fabrikanten. Zijn superieure bouw, geavanceerde technologie, en energierendement bieden een uitstekend rendement van investering aan, die assemblagekosten drukken terwijl het maximaliseren van productiviteit en productkwaliteit.







FAQ

Q: Hoe leidt op?
A: Na het kopen van onze machines, kunnen uw ingenieurs naar ons bedrijf gaan of het is zo gemakkelijk te werken. Wij hebben Engelse gebruikershandleiding en gidsvideo om u te onderwijzen hoe te om de machine te gebruiken. De gebruikershandleiding zal met de machine samen komen.

Q: Is het hard gebruik deze machines?
A: Nr, niet hard bij allen voor onze vorige cliënten, bij de meeste 2 dagen is genoeg leren om de machines in werking te stellen.

Q: Heeft uw machines kwaliteitscertificaat?
A: Elk van onze machines hebben Ce-certificaat, ISO14001 (BCC), ISO9001 (IQNET) overgegaan en paten gehad.
