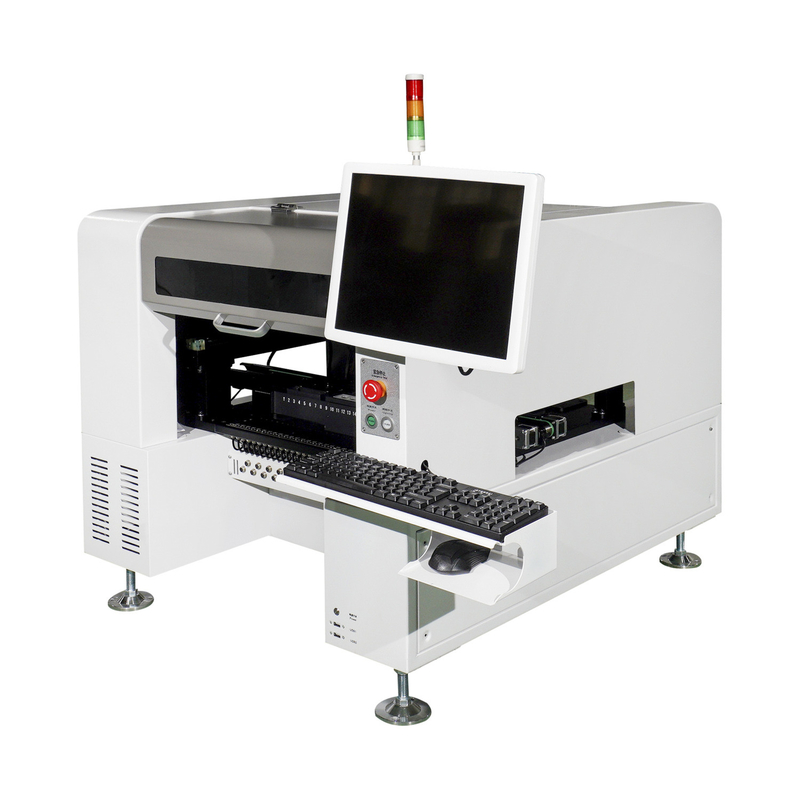

Pcb Assembly Smt Table Top Pick And Place Machine

PCB-de Oogst van de de Lijstbovenkant van Assemblagesmt en Plaatsmachine

Producten - PCB-Oogst en Plaatsmachine
  • Hoog licht

    smt de oogst van de lijstbovenkant en plaatsmachine

    ,

    PCB-de bovenkantoogst van de assemblagelijst en plaatsmachine

    ,

    De oogst van Desktopsmt en plaatsmachine

  • Visie weg
    26000pcs/h
  • Naam
    PCB-de Oogst van de de Lijstbovenkant van Assemblagesmt en Plaatsmachine
  • Aantal hoofd
    8
  • Aantal voeder
    120
  • Software
    Engels
  • Aantal camera
    11
  • Plaats van herkomst
    China
  • Merknaam
    HWGC
  • Modelnummer
    Hw-dsq800-120F
  • Min. bestelaantal
    1
  • Prijs
    24500-24800$
  • Levertijd
    het 8 werkdag
  • Betalingscondities
    T/T

PCB-de Oogst van de de Lijstbovenkant van Assemblagesmt en Plaatsmachine

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
Prijs opvragen Contact nu

De oogst van vertrouwenssmt en plaatsmachine om nauwkeurige, snelle, en betrouwbare prestaties te leveren

HWGC-de Hoge snelheids hw-dsq800-120F oogst en de de productieassemblage van PCB van Smt van de plaatsmachine kleefden 0201 BGA smt aoimachine

8 groepen onafhankelijke het opzetten hoofden - 8 groepen het opzetten van hoofden worden verdeeld met verschillende pijpen, die voor de opzettende vereisten van producten met meer specificaties geschikt zijn.


1) 8 groepen het opzetten van hoofden kunnen de dubbele wapens realiseren en de vier hoofdenoogst gelijktijdig, neemt het materiaal op tegelijk, is de het plukken efficiency zeer beter.

2) Het het opzetten hoofd kan onafhankelijk toenemen en vallen, van 0 tot 360 graden roteren, en tot 20 mm-componenten opzetten.

3) De z-as kan onafhankelijk volgens de dikte van de componenten, voor de weerstand toenemen en vallen en de capacitieve weerstandscomponenten, het het opzetten hoofd kunnen de vlieg visuele identificatie realiseren, kunnen de Hoge componenten bij verminderde snelheid worden opgezet.



Toepasselijke Componenten
resistor.capacitor.chip.lamp-parel enz.
Voeders
De elektrische voeder van NXT, trillende voeder, IC-dienblad enz.
Erkenningsapparaten
tekencamera x2, snelle erkenningscamera x8. high-precision camera x1
Maximumhoogte Toepasselijke Componenten
≤20mm
Erkenningsmethodes
gelijktijdige erkenning en het plukken met acht hoofden
PCB vervoeren Wijze
ingangs automatische verbinding in drie stadia van links naar rechts, het automatische PCB-plaatsen
Mark Positioning
hand/automatisch
Programmeringsmethode
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
Controlesysteem
Het systeem van de HuaweiGuochuang 2021 controle
Maximumstaplengte van X-Y As
423mm*734mm (verlaten) 423mm*734mm (juist)
Motor
De Servomotorminas A6 van Panasonic AC reeks
Bestuurder
Panasonic-hoge snelheidsdsp bestuurder
De Vereisten van de luchtlevering
de filter van het oliewater, > 60L-stoffilter en de stabilisator enz. van de luchtdruk
Visievertoning
17-duim industriële controlevertoning
Kabel
Duitse lgus duurzame flexibele kabel (10 miljoen keer)
Voeding
220V 50/60Hz
Gemiddelde Macht
1500W
Machineafmetingen
1740*1360*1440mm
Gewicht
1100Kg





1. Productinleiding: De Machine van Huaweiguochuang SMT

De Machine van HuaWei GuoChuang SMT is een overzichtsoppervlakte opzet technologiemachine wordt ontworpen om hoog rendement, nauwkeurigheid, en betrouwbaarheid te verstrekken die. Zijn superieure kwaliteit en geavanceerde technologie maken tot het een uitstekende keus voor elektronische fabrikanten die een krachtige SMT-machine zoeken om aan hun productiebehoeften te voldoen.

2. Model

De SMT-machine komt in verschillende modellen afhankelijk van specifieke eisen ten aanzien van gebruikers. De het meest meestal gebruikte modellen omvatten HWP350, HWP520, en HWP650. Alle modellen worden ontworpen om aan de productiebehoeften van elektronische verwerkende bedrijven te voldoen.

3. Voordelen

De Machine van HuaWei GuoChuang SMT heeft vele voordelen over andere gelijkaardige machines in de markt. Deze omvatten:

- Hoge precisie en nauwkeurigheid
- Snelheid en efficiency in verrichting
- Verenigbaarheid met een brede waaier van elektronische componenten
- Veelzijdigheid in de verwerking van diverse grootte en vormen van PCBs
- Geavanceerde software voor gemakkelijk verrichting en onderhoud
- Gemakkelijk te kalibreren en aan te passen
- Duurzaam en betrouwbaar voor ononderbroken gebruik

4. Toepassingen

De SMT-machine wordt wijd gebruikt in elektronika verwerkende industrie voor diverse toepassingen met inbegrip van:

- LEIDENE verlichtingsassemblage
- Elektronische productassemblage
- Telecommunicatieapparaten
- Automobielelektronika
- Medische apparaten
- De elektronika van de consument
- Ruimte en defensie

5. PCB-Assemblage

De Machine van HuaWei wordt GuoChuang SMT ontworpen om een brede waaier van PCB-assemblagetaken te behandelen. Het verstrekt hoge snelheidssteun van SMD-componenten, zoals weerstanden, condensatoren, ICs, en LEDs, op PCBs. De machine staat ook voor het nauwkeurige plaatsen, inspectie, en solderen van de componenten toe, verzekerend de assemblageresultaten van uitstekende kwaliteit.

6. Kwaliteitscontrole

De SMT-machine is uitgerust met geavanceerde inspectiehulpmiddelen zoals de systemen van AOI en SPI-om de kwaliteit van de elektronische assemblage te verzekeren. De machine heeft ook een ingebouwd camerasysteem voor controle in real time en automatische foutdetectie tijdens het assemblageproces.





FAQ

Q: Hoe leidt op?
A: Na het kopen van onze machines, kunnen uw ingenieurs naar ons bedrijf gaan of het is zo gemakkelijk te werken. Wij hebben Engelse gebruikershandleiding en gidsvideo om u te onderwijzen hoe te om de machine te gebruiken. De gebruikershandleiding zal met de machine samen komen.

Q: Is het hard gebruik deze machines?
A: Nr, niet hard bij allen voor onze vorige cliënten, bij de meeste 2 dagen is genoeg leren om de machines in werking te stellen.

Q: Heeft uw machines kwaliteitscertificaat?
A: Elk van onze machines hebben Ce-certificaat, ISO14001 (BCC), ISO9001 (IQNET) overgegaan en paten gehad.
