de de plaatsingstechnologie van scherp-randsmt waarborgt elke keer optimale componentenplaatsing.
HWGC-de Hoge snelheids hw-dsq800-120F oogst en de de productieassemblage van PCB van Smt van de plaatsmachine kleefden 0201 BGA smt aoimachine
8 groepen onafhankelijke het opzetten hoofden - 8 groepen het opzetten van hoofden worden verdeeld met verschillende pijpen, die voor de opzettende vereisten van producten met meer specificaties geschikt zijn.
1) 8 groepen het opzetten van hoofden kunnen de dubbele wapens realiseren en de vier hoofdenoogst gelijktijdig, neemt het materiaal op tegelijk, is de het plukken efficiency zeer beter.
2) Het het opzetten hoofd kan onafhankelijk toenemen en vallen, van 0 tot 360 graden roteren, en tot 20 mm-componenten opzetten.
3) De z-as kan onafhankelijk volgens de dikte van de componenten, voor de weerstand toenemen en vallen en de capacitieve weerstandscomponenten, het het opzetten hoofd kunnen de vlieg visuele identificatie realiseren, kunnen de Hoge componenten bij verminderde snelheid worden opgezet.
|
Toepasselijke Componenten
|
resistor.capacitor.chip.lamp-parel enz.
|
|
Gesteund Maximumgebied van PCB
|
340*560mm
|
|
Voeders
|
De elektrische voeder van NXT, trillende voeder, IC-dienblad enz.
|
|
Erkenningsapparaten
|
tekencamera x2, snelle erkenningscamera x8. high-precision camera x1
|
|
Maximumhoogte Toepasselijke Componenten
|
≤20mm
|
|
Erkenningsmethodes
|
gelijktijdige erkenning en het plukken met acht hoofden
|
|
PCB vervoeren Wijze
|
ingangs automatische verbinding in drie stadia van links naar rechts, het automatische PCB-plaatsen
|
|
Mark Positioning
|
hand/automatisch
|
|
Programmeringsmethode
|
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
|
|
Controlesysteem
|
Het systeem van de HuaweiGuochuang 2021 controle
|
|
Maximumstaplengte van X-Y As
|
423mm*734mm (verlaten) 423mm*734mm (juist)
|
|
Sporen van X-Y As
|
vier lineaire motiequide + vier gemalen balschroef
|
|
Motiewijze van X-Y As
|
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme
|
|
Controlecomputer
|
industriële controlecomputer met de krachtige bewerker van Intel
|
|
Het aanpassen Methode van Sporen
|
elektrisch
|
|
|
4.5mm
|
|
Maximumstaplengte van z-As
|
50mm
|
|
Waaier van Hoek voor Componenten
|
士 180°
|
|
Visievertoning
|
17-duim industriële controlevertoning
|
|
|
Duitse lgus duurzame flexibele kabel (10 miljoen keer)
|
|
Voeding
|
220V 50/60Hz
|
|
|
1500W
|
|
Machineafmetingen
|
1740*1360*1440mm
|
|
Gewicht
|
1100Kg
|

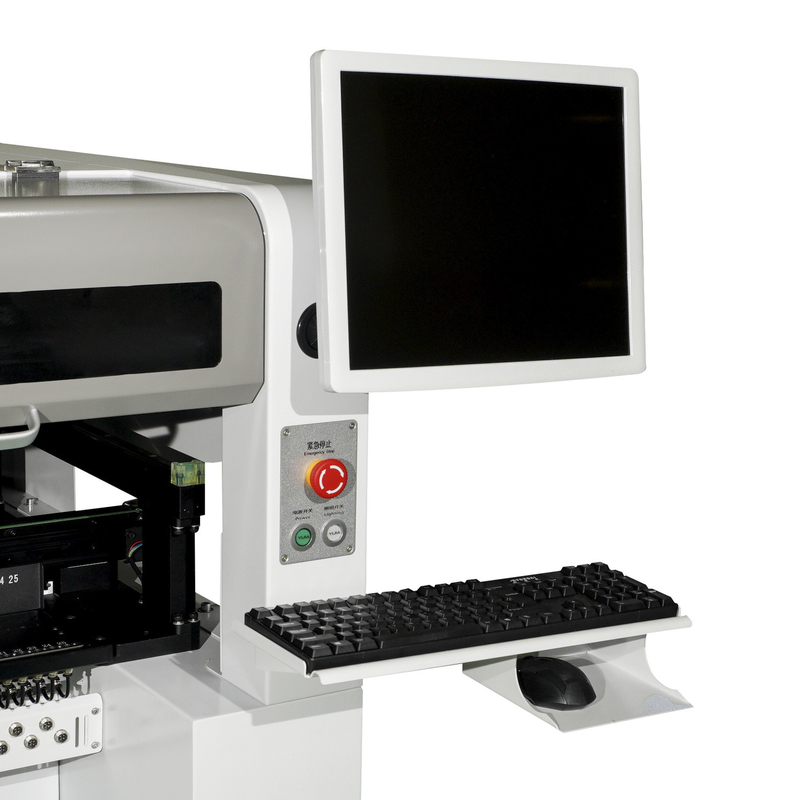

1. Productinleiding: De Machine van Huaweiguochuang SMT
De Machine van HuaWei GuoChuang SMT is een overzichtsoppervlakte opzet technologiemachine wordt ontworpen om hoog rendement, nauwkeurigheid, en betrouwbaarheid te verstrekken die. Zijn superieure kwaliteit en geavanceerde technologie maken tot het een uitstekende keus voor elektronische fabrikanten die een krachtige SMT-machine zoeken om aan hun productiebehoeften te voldoen.
2. Model
De SMT-machine komt in verschillende modellen afhankelijk van specifieke eisen ten aanzien van gebruikers. De het meest meestal gebruikte modellen omvatten HWP350, HWP520, en HWP650. Alle modellen worden ontworpen om aan de productiebehoeften van elektronische verwerkende bedrijven te voldoen.
3. Voordelen
De Machine van HuaWei GuoChuang SMT heeft vele voordelen over andere gelijkaardige machines in de markt. Deze omvatten:
- Hoge precisie en nauwkeurigheid
- Snelheid en efficiency in verrichting
- Verenigbaarheid met een brede waaier van elektronische componenten
- Veelzijdigheid in de verwerking van diverse grootte en vormen van PCBs
- Geavanceerde software voor gemakkelijk verrichting en onderhoud
- Gemakkelijk te kalibreren en aan te passen
- Duurzaam en betrouwbaar voor ononderbroken gebruik
4. Toepassingen
De SMT-machine wordt wijd gebruikt in elektronika verwerkende industrie voor diverse toepassingen met inbegrip van:
- LEIDENE verlichtingsassemblage
- Elektronische productassemblage
- Telecommunicatieapparaten
- Automobielelektronika
- Medische apparaten
- De elektronika van de consument
- Ruimte en defensie
5. PCB-Assemblage
De Machine van HuaWei wordt GuoChuang SMT ontworpen om een brede waaier van PCB-assemblagetaken te behandelen. Het verstrekt hoge snelheidssteun van SMD-componenten, zoals weerstanden, condensatoren, ICs, en LEDs, op PCBs. De machine staat ook voor het nauwkeurige plaatsen, inspectie, en solderen van de componenten toe, verzekerend de assemblageresultaten van uitstekende kwaliteit.
6. Kwaliteitscontrole
De SMT-machine is uitgerust met geavanceerde inspectiehulpmiddelen zoals de systemen van AOI en SPI-om de kwaliteit van de elektronische assemblage te verzekeren. De machine heeft ook een ingebouwd camerasysteem voor controle in real time en automatische foutdetectie tijdens het assemblageproces.
7 investering
Het investeren in de Machine van HuaWei GuoChuang SMT is een slimme keus voor elektronische fabrikanten. Zijn superieure bouw, geavanceerde technologie, en energierendement bieden een uitstekend rendement van investering aan, die assemblagekosten drukken terwijl het maximaliseren van productiviteit en productkwaliteit.
FAQ
Q: Hoe leidt op?
A: Na het kopen van onze machines, kunnen uw ingenieurs naar ons bedrijf gaan of het is zo gemakkelijk te werken. Wij hebben Engelse gebruikershandleiding en gidsvideo om u te onderwijzen hoe te om de machine te gebruiken. De gebruikershandleiding zal met de machine samen komen.
Q: Is het hard gebruik deze machines?
A: Nr, niet hard bij allen voor onze vorige cliënten, bij de meeste 2 dagen is genoeg leren om de machines in werking te stellen.
Q: Heeft uw machines kwaliteitscertificaat?
A: Elk van onze machines hebben Ce-certificaat, ISO14001 (BCC), ISO9001 (IQNET) overgegaan en paten gehad.
