Wat plaatst een oogst en machine wordt gebruikt voor?

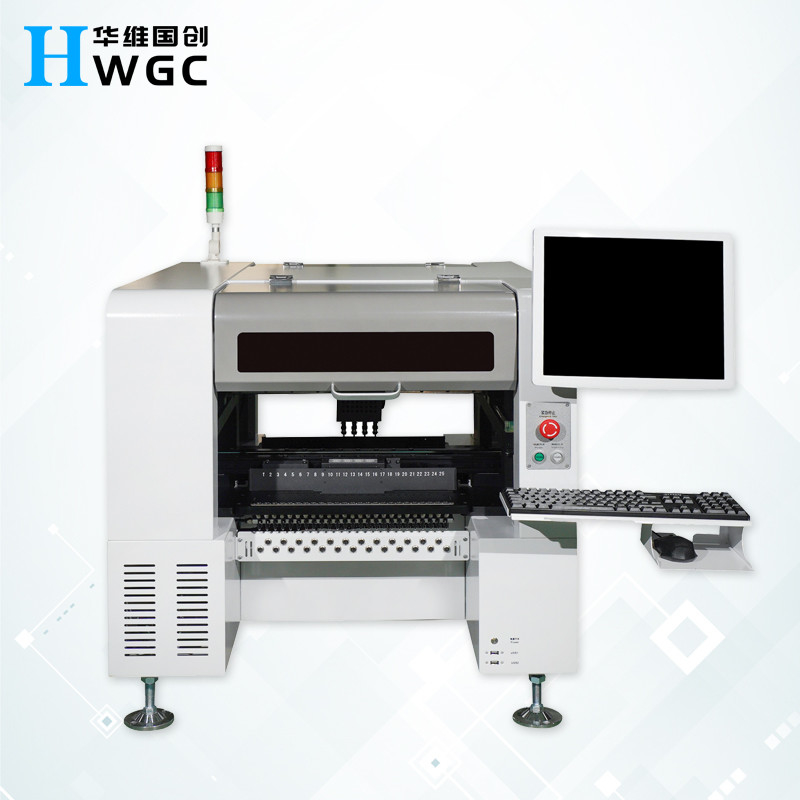

De oppervlakte zet technologie (SMT) op is een wijd goedgekeurde techniek door elektronische fabrikanten voor de productie van kleine en middelgrote kringsraad. Een oogst en plaatsmachine, algemeen als een oppervlakte wordt zet technologiemachine bekend op of een SMT-machine, is een type van robot dat moeiteloos het plaatsen van elektronische componenten op de gedrukte kringsraad (PCBs) en met hoge precisie die toelaat.
De primaire functie van een SMT-machine is het proces te automatiseren om talrijke elektronische componenten op PCB te plaatsen. De machine volgt een automatische procedure waar een voeder elektronische componenten voedt, en een camera erkent de componenten vóór veilig het plaatsen van hen op de aangewezen bestemming op PCB. Deze werkende techniek niet alleen verbetert de precisie van het plaatsen van de componenten maar ook stroomlijnt het proces van assemblage aan een sneller tarief.
SMT-de machines hebben in de loop van de jaren geëvolueerd, en de moderne machines komen met verscheidene eigenschappen die hen toestaan om extra functies uit te voeren. De geavanceerde machines hebben het vermogen van het kunnen de richtlijn van PCBs aanpassen, een bredere waaier van componentenvormen en grootte behandelen, en de componenten bevestigen aan een sneller tarief dan hun voorgangers. Bovendien, hebben de machines de capaciteit om gelijktijdig aan verschillende PCBs te werken, die tot hen waardevolle activa in elektronische productie op grote schaal heeft gemaakt.
Samenvattend, SMT-hebben de machines de elektronische verwerkende industrie hervormd, toelatend fabrikanten om kleine en middelgrote kringsraad een sneller tarief proficiently en bij te produceren. Het geautomatiseerde proces van componentenplaatsing is nauwkeurig en efficiënt, wat de productkwaliteitoutput heeft verbeterd. Dit heeft SMT-tot machines onschatbare activa voor elektronische fabrikanten gemaakt die concurrerend ernaar streven te blijven en de normen van uitstekende kwaliteit in hun industrieën te handhaven.
Dit is het antwoord aan wat een oogst is en plaatst machine wordt gebruikt die voor? vraag. Dank u voor uw aandacht aan Elektronisch de Technologieco. van Peking Huawei Guochuang, Ltd, zijn wij een hoogte - de het materiaalleverancier van kwaliteitssmt, kan OEM ondernemen, ODM, bron betrouwbare fabrikanten, zoeken wij een globale agent, onze contactgegevens: 15010550359 zhai 15931673319 liu.
,
|
Aantal Plaatsingshoofden
|
4 (hoog-nauwkeurigheid)
|
|
Aantal IC-Dienbladen
|
48
|
|
Aantal Voeders
|
50/44 (behoudens 8mm voeder)
|
|
Het plaatsen Nauwkeurigheid
|
0.01mm
|
|
Herhaalde Opzettende Nauwkeurigheid
|
0.05mm
|
|
Opzettende snelheidswaaier van weerstand
|
5000-8000Pcs/h capacitieve weerstandscomponenten
|
|
Toepasselijke Componenten
|
weerstand, condensator, spaander, lampparel 0201-30*30mm enz.
|
|
Gesteund Maximumgebied van PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Voeders
|
elektrische voeder, pneumatische voeder, trillende voeder, IC-dienblad enz.
|
|
Erkenningsapparaten
|
tekencamera x1, snelle erkenningscamera x4, high-precision camera x1
|
|
Maximumhoogte Toepasselijke Componenten
|
≤7mm
|
|
PCB vervoeren Wijze
|
ingang in drie stadia, automatische verbinding van links naar rechts, het automatische PCB-plaatsen
|
|
Mark Positioning
|
hand/automatisch
|
|
Programmeringsmethode
|
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
|
|
Controlesysteem
|
Het systeem van de HuaweiGuochuangcontrole
|
|
Maximumstaplengte van X-Y As
|
629mm*679mm
|
|
Sporen van X-Y As
|
lineaire motiegids + Schroevedraaier
|
|
Motiewijze van X-Y As
|
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme.
|
|
Controlecomputer
|
industriële controlecomputer met de krachtige bewerker van Intel
|
|
Het aanpassen Methode van Sporen
|
elektrisch
|
|
Waaier van Pijpbuffer
|
4.5mm
|
|
Maximumstaplengte van z-As
|
20mm
|
|
Waaier van Hoek voor Componenten
|
±180°
|
|
Motor
|
AC Servomotorreeks
|
|
Bestuurder
|
hoge snelheidsdsp bestuurder
|
|
De Vereisten van de luchtlevering
|
de filter van het oliewater, ≥ 50L, stoffilter en de stabilisator enz. van de luchtdruk.
|
|
Vacuümlevering van Pijp
|
vacuümgenerator die de functie van de hoge snelheids vacuümuitbarsting integreren
|
|
Waaier van de Druk van de Luchtlevering
|
0.5-0.7Mpa
|
|
OS
|
Onafhankelijke onderzoek en ontwikkeling SMT intelligente die OS op Vensters wordt gebaseerd
|
|
PCB vereist
|
35mm procesrand op automatische wijze
|
|
Visievertoning
|
17-duim industriële controlevertoning
|
|
Kabel
|
duurzame flexibele kabel (10 miljoen keer)
|
|
Voeding
|
220V 50/60Hz
|
|
Gemiddelde Macht
|
600W
|
|
Machineafmetingen
|
bureaumachine 1140*900*900mm
verticale machine 900*1140*1340mm
|
|
Gewicht
|
(bureaumachine) 210kg (verticale machine) 280kg
|
