Hoeveel handarbeiders kan door een oogst-en-plaatsmachine worden vervangen?
De oppervlakte zet technologie (SMT) machines op heeft hervormd het elektronische assemblageproces door de behoefte aan handarbeid beduidend te verminderen. Deze machines worden gebruikt om uiterst kleine elektronische componenten op gedrukte kringsraad (PCBs) met grote precisie en efficiency te plaatsen.
Vóór de introductie van SMT-machines, werden de elektronische componenten vastgemaakt aan PCBs door door-gatentechnologie. Dit impliceerde manueel boorgaten in PCBs en het plaatsen van de componenten door hen, die een vervelend en tijdrovend proces waren.
Met de komst van SMT-machines, echter, is dit proces veel gemakkelijker en sneller geworden. Deze machines gebruiken een waaier van technologieën, zoals oogst-en-plaatssystemen en transportbanden, aan en plaats snel nauwkeurig elektronische componenten op PCBs.
Één van de grootste voordelen van SMT-machines is hun capaciteit om het assemblageproces te automatiseren. Dit betekent dat de bedrijven hun afhankelijkheid bij de handarbeid kunnen beduidend verminderen en geld op loonkosten besparen. Bovendien, aangezien SMT-de machines de klok rond kunnen werken zonder vermoeide of makende fouten te krijgen, kunnen zij productieoutput beduidend verhogen en keerpunttijden verminderen.
Ondanks hun voordelen, SMT-zijn de machines niet zonder hun beperkingen. Bijvoorbeeld, kunnen zij niet geschikt zijn om bepaalde types van elektronische componenten, zoals componenten te assembleren die unieke of onconventionele vormen vereisen. Bovendien, SMT-kunnen de machines duur zijn en significante eerlijke investering vereisen.
Globaal, SMT-zijn de machines een integraal onderdeel van het elektronische assemblageproces geworden, dat bedrijven toestaat om hun afhankelijkheid bij de handarbeid beduidend te verminderen en productieoutput te verhogen. Terwijl zij niet voor allerlei elektronische componenten kunnen geschikt zijn, maken hun voordelen tot hen een waardevol instrument voor elektronische fabrikanten.
Dit is het antwoord aan Hoeveel handarbeiders door een oogst-en-plaatsmachine kunnen worden vervangen? vraag. Dank u voor uw aandacht aan Elektronisch de Technologieco. van Peking Huawei Guochuang, Ltd, zijn wij een hoogte - de het materiaalleverancier van kwaliteitssmt, kan OEM ondernemen, ODM, bron betrouwbare fabrikanten, zoeken wij een globale agent, onze contactgegevens: 15010550359 zhai 15931673319 liu.
,
|

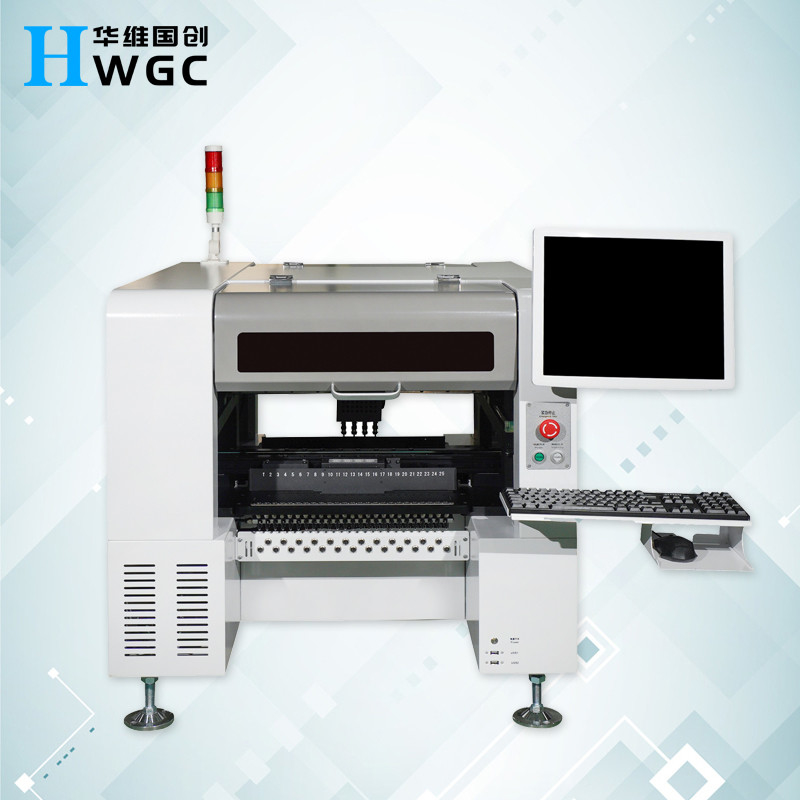

Aantal Plaatsingshoofden
|
4 (hoog-nauwkeurigheid)
|
|
Aantal IC-Dienbladen
|
48
|
|
Aantal Voeders
|
50/44 (behoudens 8mm voeder)
|
|
Het plaatsen Nauwkeurigheid
|
0.01mm
|
|
Herhaalde Opzettende Nauwkeurigheid
|
0.05mm
|
|
Opzettende snelheidswaaier van weerstand
|
5000-8000Pcs/h capacitieve weerstandscomponenten
|
|
Toepasselijke Componenten
|
weerstand, condensator, spaander, lampparel 0201-30*30mm enz.
|
|
Gesteund Maximumgebied van PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Voeders
|
elektrische voeder, pneumatische voeder, trillende voeder, IC-dienblad enz.
|
|
Erkenningsapparaten
|
tekencamera x1, snelle erkenningscamera x4, high-precision camera x1
|
|
Maximumhoogte Toepasselijke Componenten
|
≤7mm
|
|
PCB vervoeren Wijze
|
ingang in drie stadia, automatische verbinding van links naar rechts, het automatische PCB-plaatsen
|
|
Mark Positioning
|
hand/automatisch
|
|
Programmeringsmethode
|
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
|
|
Controlesysteem
|
Het systeem van de HuaweiGuochuangcontrole
|
|
Maximumstaplengte van X-Y As
|
629mm*679mm
|
|
Sporen van X-Y As
|
lineaire motiegids + Schroevedraaier
|
|
Motiewijze van X-Y As
|
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme.
|
|
Controlecomputer
|
industriële controlecomputer met de krachtige bewerker van Intel
|
|
Het aanpassen Methode van Sporen
|
elektrisch
|
|
Waaier van Pijpbuffer
|
4.5mm
|
|
Maximumstaplengte van z-As
|
20mm
|
|
Waaier van Hoek voor Componenten
|
±180°
|
|
Motor
|
AC Servomotorreeks
|
|
Bestuurder
|
hoge snelheidsdsp bestuurder
|
|
De Vereisten van de luchtlevering
|
de filter van het oliewater, ≥ 50L, stoffilter en de stabilisator enz. van de luchtdruk.
|
|
Vacuümlevering van Pijp
|
vacuümgenerator die de functie van de hoge snelheids vacuümuitbarsting integreren
|
|
Waaier van de Druk van de Luchtlevering
|
0.5-0.7Mpa
|
|
OS
|
Onafhankelijke onderzoek en ontwikkeling SMT intelligente die OS op Vensters wordt gebaseerd
|
|
PCB vereist
|
35mm procesrand op automatische wijze
|
|
Visievertoning
|
17-duim industriële controlevertoning
|
|
Kabel
|
duurzame flexibele kabel (10 miljoen keer)
|
|
Voeding
|
220V 50/60Hz
|
|
Gemiddelde Macht
|
600W
|
|
Machineafmetingen
|
bureaumachine 1140*900*900mm
verticale machine 900*1140*1340mm
|
|
Gewicht
|
(bureaumachine) 210kg (verticale machine) 280kg
|
