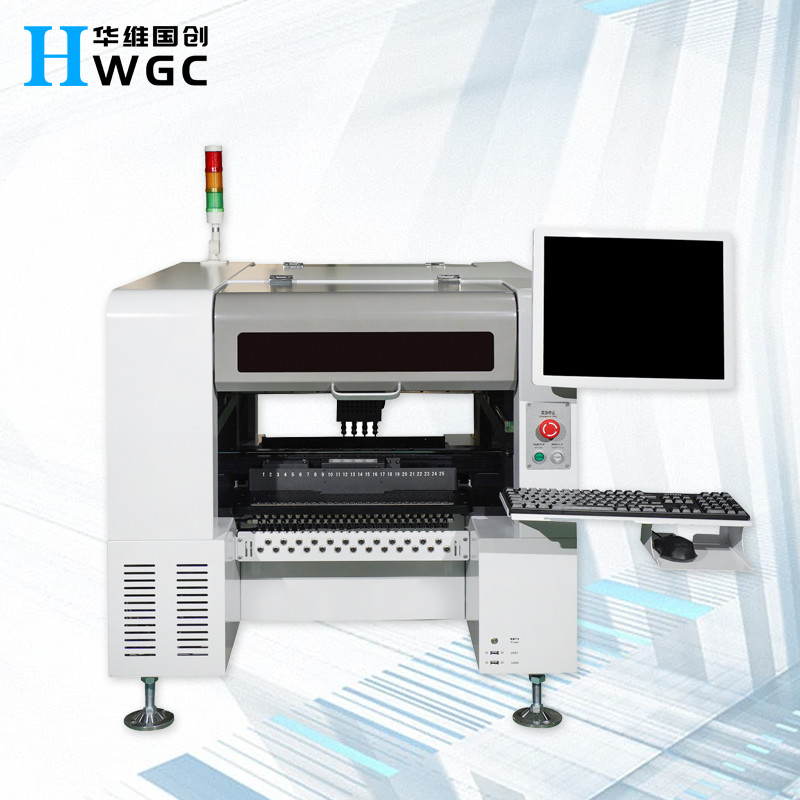

de 4-hoofd van de 44-positie Machine oogst-en-Plaatsbga Desktop aan Betaalbare Prijs
Hoe te om de flardmachine om een kleine te bouwen te gebruiken studio hoeveel de kosten is?
Een oogst en plaatsmachine, ook als SMT (de oppervlakte zet technologie op) wordt bekend oogst en plaatst machine, is een essentieel hulpmiddel in om het even welke kleinschalige elektronikaworkshop die. Deze machine staat u snel en nauwkeurig aan toe plaats uiterst kleine elektronische componenten op gedrukte kringsraad (PCBs).
De kosten van vestiging zullen een kleinschalige elektronikaworkshop met een oogst en plaatsmachine afhangen van de kwaliteit van de machine en uw behoeften. Entry-level oogst en plaatsmachines kunnen tussen $5.000 tot $10.000 kosten, terwijl de geavanceerdere machines kunnen kosten tot $50.000.
Voorbij de oogst en plaatsmachine, zult u ook een paar andere hulpmiddelen nodig hebben en de te krijgen levering begon. Deze kunnen omvatten:
- Een soldeerbout - $50 tot $100
- Soldeersel - $10 tot $50
- LUF - $5 tot $20
- PCBs - $5 tot $20 elk
- Elektronische componenten - varieert afhankelijk van uw project
Globaal, kunt u verwachten om van $6.000 tot vestiging $60.000 een kleinschalige elektronikaworkshop met een oogst overal te besteden en machine te plaatsen. Nochtans, met zorgvuldige planning en een stevig businessplan, kunt u uw workshop in voordelige zaken veranderen.
Dit is het antwoord aan hoe te om de flardmachine te gebruiken om een kleine studio te bouwen hoeveel de kosten? is? vraag. Dank u voor uw aandacht aan Elektronisch de Technologieco. van Peking Huawei Guochuang, Ltd, zijn wij een hoogte - de het materiaalleverancier van kwaliteitssmt, kan OEM ondernemen, ODM, bron betrouwbare fabrikanten, zoeken wij een globale agent, onze contactgegevens: 15010550359 zhai 15931673319 liu.
,
|
Aantal Plaatsingshoofden
|
4 (hoog-nauwkeurigheid)
|
|
Aantal IC-Dienbladen
|
48
|
|
Aantal Voeders
|
50/44 (behoudens 8mm voeder)
|
|
Het plaatsen Nauwkeurigheid
|
0.01mm
|
|
Herhaalde Opzettende Nauwkeurigheid
|
0.05mm
|
|
Opzettende snelheidswaaier van weerstand
|
5000-8000Pcs/h capacitieve weerstandscomponenten
|
|
Toepasselijke Componenten
|
weerstand, condensator, spaander, lampparel 0201-30*30mm enz.
|
|
Gesteund Maximumgebied van PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Voeders
|
elektrische voeder, pneumatische voeder, trillende voeder, IC-dienblad enz.
|
|
Erkenningsapparaten
|
tekencamera x1, snelle erkenningscamera x4, high-precision camera x1
|
|
Maximumhoogte Toepasselijke Componenten
|
≤7mm
|
|
PCB vervoeren Wijze
|
ingang in drie stadia, automatische verbinding van links naar rechts, het automatische PCB-plaatsen
|
|
Mark Positioning
|
hand/automatisch
|
|
Programmeringsmethode
|
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
|
|
Controlesysteem
|
Het systeem van de HuaweiGuochuangcontrole
|
|
Maximumstaplengte van X-Y As
|
629mm*679mm
|
|
Sporen van X-Y As
|
lineaire motiegids + Schroevedraaier
|
|
Motiewijze van X-Y As
|
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme.
|
|
Controlecomputer
|
industriële controlecomputer met de krachtige bewerker van Intel
|
|
Het aanpassen Methode van Sporen
|
elektrisch
|
|
Waaier van Pijpbuffer
|
4.5mm
|
|
Maximumstaplengte van z-As
|
20mm
|
|
Waaier van Hoek voor Componenten
|
±180°
|
|
Motor
|
AC Servomotorreeks
|
|
Bestuurder
|
hoge snelheidsdsp bestuurder
|
|
De Vereisten van de luchtlevering
|
de filter van het oliewater, ≥ 50L, stoffilter en de stabilisator enz. van de luchtdruk.
|
|
Vacuümlevering van Pijp
|
vacuümgenerator die de functie van de hoge snelheids vacuümuitbarsting integreren
|
|
Waaier van de Druk van de Luchtlevering
|
0.5-0.7Mpa
|
|
OS
|
Onafhankelijke onderzoek en ontwikkeling SMT intelligente die OS op Vensters wordt gebaseerd
|
|
PCB vereist
|
35mm procesrand op automatische wijze
|
|
Visievertoning
|
17-duim industriële controlevertoning
|
|
Kabel
|
duurzame flexibele kabel (10 miljoen keer)
|
|
Voeding
|
220V 50/60Hz
|
|
Gemiddelde Macht
|
600W
|
|
Machineafmetingen
|
bureaumachine 1140*900*900mm
verticale machine 900*1140*1340mm
|
|
Gewicht
|
(bureaumachine) 210kg (verticale machine) 280kg
|
