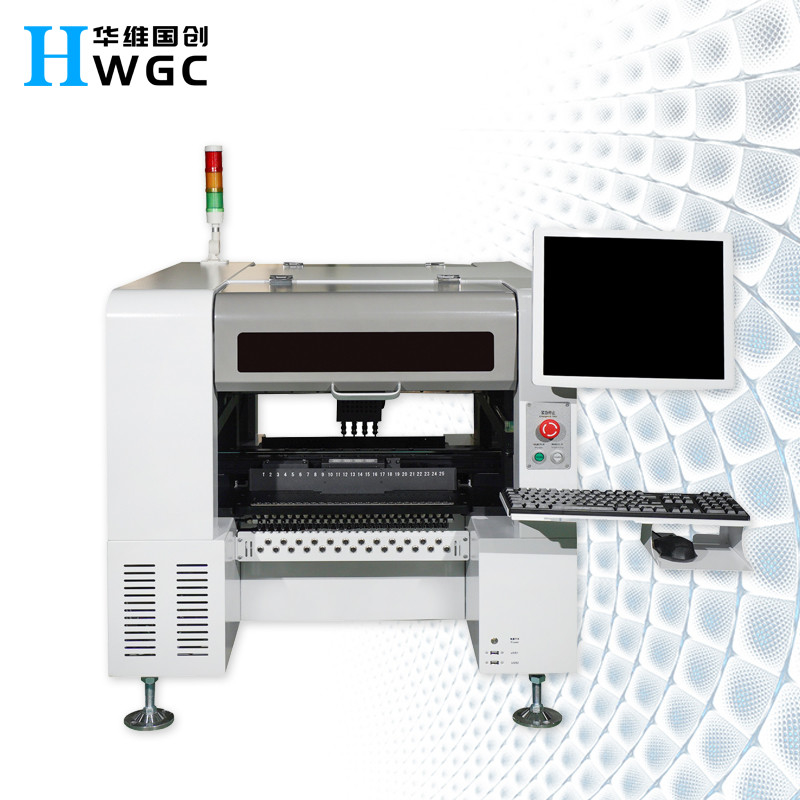

Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production

Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie

Producten - PCB-Oogst en Plaatsmachine
  • Hoog licht

    vier hoofdpcb-oogst en plaatsmachine

    ,

    de oogst van PCB van de bgaplaatsing en plaatsmachine

    ,

    kleinschalige oogst en plaatsmachinepcb

  • Voorwaarde
    originele nieuw
  • Toepasselijke componenten
    0402--5050, SOPPEN, TQFP, BGA
  • Gebruik
    Van LEIDENE Productie Buis de Grote Qty, de lichte Productie van de Kringsraad Assembly/LED
  • naam
    de machine smt PCB van de oogstplaats, LEIDENE van de Plaatsmachine \ Mounter \ leidde Assemblagemac
  • Toepassing
    SMT-de Assemblageproductielijn van PCB
  • Productnaam
    De automatische SMD-Machine van de Condensatorplaatsing
  • Type
    SMT-machinegerelateerde producten
  • Band breedte
    8mm, 12mm, 24mm
  • Min. bestelaantal
    1
  • Prijs
    1
  • Verpakking Details
    hout
  • Levertijd
    1
  • Betalingscondities
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Levering vermogen
    1

Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie

  • Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production
Prijs opvragen Contact nu

Vier-hoofdbga-Plaatsingsmachine met 44 Voederposities voor Kleinschalige Productie

Wat de voorwaarden van verscheidene maatregelen zijn waardoor de flardmachine de verdiensten en de gebreken beoordeelt


In de elektronika verwerkende industrie, zet de oppervlakte technologie (SMT) op is geworden meer en meer populaire toe te schrijven aan zijn efficiency en veelzijdigheid. Één van het essentieelste materiaal in SMT is de oogst-en-plaatsmachine, die algemeen als de spaander mounter of oogst-en-plaatsmachine wordt bekend. Om de prestaties van een oogst-en-plaatsmachine te meten, spelen verscheidene factoren kritieke rollen. Ten eerste, zijn de snelheid en de nauwkeurigheid van de oogst-en-plaatsmachine kritiek voor het productieproces. Met de stijgende snelheidsvereisten in de industrie, moet de machine hoge plaatsingstarieven hebben terwijl het handhaven van hoge precisie. De capaciteit om verschillende soorten componenten en grootte te behandelen is ook een te overwegen factor. Ten tweede, is de betrouwbaarheid een belangrijke factor. De oogst-en-plaatsmachine zou regelmatig zonder analyses of mislukkingen, samen met minimale onderhoudsbehoeften moeten functioneren. Een betrouwbare machine verstrekt de verzekering nodig in massaproduktie. Een andere parameter die een oogst-en-plaatsmachine beïnvloedt is de veelzijdigheid om programmeringsoplossingen aan te passen. De machine zou een verscheidenheid van grootte van de productiepartij moeten kunnen behandelen en programmeringsveranderingen toelaten gemakkelijk, schakelend tussen verschillende producten om significant machinegebruik te verzekeren. Tot slot zullen de kosten van de oogst-en-plaatsmachine de productiekost beduidend beïnvloeden. De doenbaarheid van de machine zou de productiebehoeften en de opbrengstprojecties van de fabrikant moeten aanpassen. Samenvattend, zijn de prestaties van een oogst-en-plaatsmachine essentieel voor de algemene kwaliteit en de productiviteit van het elektronische productieproces. De snelheid, de nauwkeurigheid, de betrouwbaarheid, de veelzijdigheid, en de kosten zijn de kritiekste te overwegen factoren alvorens een machine voor massaproduktiedoeleinden te kopen.

Dit is het antwoord aan wat de voorwaarden van verscheidene maatregelen zijn waardoor de flardmachine de verdiensten en de gebreken beoordeelt? vraag. Dank u voor uw aandacht aan Elektronisch de Technologieco. van Peking Huawei Guochuang, Ltd, zijn wij een hoogte - de het materiaalleverancier van kwaliteitssmt, kan OEM ondernemen, ODM, bron betrouwbare fabrikanten, zoeken wij een globale agent, onze contactgegevens: 15010550359 zhai 15931673319 liu.







Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 0Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 1,Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 2Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 3Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 4Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 5Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 6Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 7Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 8

Oogst van vier de Hoofdbga-Plaatsingspcb en Plaatsmachine voor Kleinschalige Productie 9





Aantal Plaatsingshoofden
4 (hoog-nauwkeurigheid)
Aantal IC-Dienbladen
48
Aantal Voeders
50/44 (behoudens 8mm voeder)
Het plaatsen Nauwkeurigheid
0.01mm
Herhaalde Opzettende Nauwkeurigheid
0.05mm
Opzettende snelheidswaaier van weerstand
5000-8000Pcs/h capacitieve weerstandscomponenten
Toepasselijke Componenten
weerstand, condensator, spaander, lampparel 0201-30*30mm enz.
Gesteund Maximumgebied van PCB
50*50mm- (50F) 350*190mm/(44F) 350*260mm
Voeders
elektrische voeder, pneumatische voeder, trillende voeder, IC-dienblad enz.
Erkenningsapparaten
tekencamera x1, snelle erkenningscamera x4, high-precision camera x1
Maximumhoogte Toepasselijke Componenten
≤7mm
PCB vervoeren Wijze
ingang in drie stadia, automatische verbinding van links naar rechts, het automatische PCB-plaatsen
Mark Positioning
hand/automatisch
Programmeringsmethode
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
Controlesysteem
Het systeem van de HuaweiGuochuangcontrole
Maximumstaplengte van X-Y As
629mm*679mm
Sporen van X-Y As
lineaire motiegids + Schroevedraaier
Motiewijze van X-Y As
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme.
Controlecomputer
industriële controlecomputer met de krachtige bewerker van Intel
Het aanpassen Methode van Sporen
elektrisch
Waaier van Pijpbuffer
4.5mm
Maximumstaplengte van z-As
20mm
Waaier van Hoek voor Componenten
±180°
Motor
AC Servomotorreeks
Bestuurder
hoge snelheidsdsp bestuurder
De Vereisten van de luchtlevering
de filter van het oliewater, ≥ 50L, stoffilter en de stabilisator enz. van de luchtdruk.
Vacuümlevering van Pijp
vacuümgenerator die de functie van de hoge snelheids vacuümuitbarsting integreren
Waaier van de Druk van de Luchtlevering
0.5-0.7Mpa
OS
Onafhankelijke onderzoek en ontwikkeling SMT intelligente die OS op Vensters wordt gebaseerd
PCB vereist
35mm procesrand op automatische wijze
Visievertoning
17-duim industriële controlevertoning
Kabel
duurzame flexibele kabel (10 miljoen keer)
Voeding
220V 50/60Hz
Gemiddelde Macht
600W
Machineafmetingen
bureaumachine 1140*900*900mm
verticale machine 900*1140*1340mm
Gewicht
(bureaumachine) 210kg (verticale machine) 280kg
