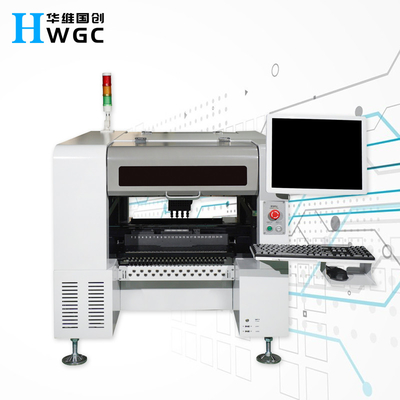

Smt Pick And Place Machine Pcb With Fast Speed

Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid

Producten - PCB-Oogst en Plaatsmachine
  • Hoog licht

    SMT-oogst en PCB van de plaatsmachine

    ,

    snelle oogst en plaatsmachinepcb

    ,

    smt PCB-oogst en plaatsmachine

  • Voorwaarde
    originele nieuw
  • Toepasselijke componenten
    0402--5050, SOPPEN, TQFP, BGA
  • Gebruik
    Van LEIDENE Productie Buis de Grote Qty, de lichte Productie van de Kringsraad Assembly/LED
  • naam
    de machine smt PCB van de oogstplaats, LEIDENE van de Plaatsmachine \ Mounter \ leidde Assemblagemac
  • Toepassing
    SMT-de Assemblageproductielijn van PCB
  • Productnaam
    De automatische SMD-Machine van de Condensatorplaatsing
  • Type
    SMT-machinegerelateerde producten
  • Band breedte
    8mm, 12mm, 24mm
  • Min. bestelaantal
    1
  • Prijs
    1
  • Verpakking Details
    hout
  • Levertijd
    1
  • Betalingscondities
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Levering vermogen
    1

Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid

  • Smt Pick And Place Machine Pcb With Fast Speed
Prijs opvragen Contact nu

Oogst en Plaats de Hoge snelheidssteun van Machinesmt hw-t4-44F/50F: Geschikt voor 7000 Spaanders per Uurproductie

Hua Wei Guochuang-de stokgoed van de flardmachine


De oppervlakte van Huaweiguochuang zet machine hw-t4-50F is op een hoogstaand en efficiënt stuk van materiaal om gedrukte kringsraad te assembleren en te solderen. Deze machine kan componenten met een nauwkeurigheid van zelfs 0.02mm plaatsen en kan componenten behandelen die zich van 0201 pakketten aan grote schakelaars uitstrekken. Hw-t4-50F heeft een modulair ontwerp dat voor gemakkelijke onderhoud en verbetering toestaat, die een lange levensduur verzekeren. De flexibele software van de machine is gebruikersvriendelijk, en het kan aan diverse programma's opslaan en herinneren om insteltijd voor verschillende PCB-projecten te minimaliseren. Bovendien, kenmerkt de machine een betrouwbaar transportbandsysteem dat PCB tijdens het assemblageproces die stabiliseert, effectief misplaatste componenten verhinderen en het opbrengstpercentage verhogen. Globaal, is hw-t4-50F een uitstekende investering voor om het even welk elektronisch apparatenfabriek of PCB-assemblagebedrijf. Zijn efficiency, nauwkeurigheid, betrouwbaarheid, en flexibiliteit maken tot het een onontbeerlijk hulpmiddel in het productieproces.

Dit is het antwoord aan het Hua Wei Guochuang-de stok goede materiaal van de flardmachine? vraag. Dank u voor uw aandacht aan Elektronisch de Technologieco. van Peking Huawei Guochuang, Ltd, zijn wij een hoogte - de het materiaalleverancier van kwaliteitssmt, kan OEM ondernemen, ODM, bron betrouwbare fabrikanten, zoeken wij een globale agent, onze contactgegevens: 15010550359 zhai 15931673319 liu.







Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 0Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 1,Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 2Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 3Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 4Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 5Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 6Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 7Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 8

Smtoogst en PCB van de Plaatsmachine met Snelle Snelheid 9





Aantal Plaatsingshoofden
4 (hoog-nauwkeurigheid)
Aantal IC-Dienbladen
48
Aantal Voeders
50/44 (behoudens 8mm voeder)
Het plaatsen Nauwkeurigheid
0.01mm
Herhaalde Opzettende Nauwkeurigheid
0.05mm
Opzettende snelheidswaaier van weerstand
5000-8000Pcs/h capacitieve weerstandscomponenten
Toepasselijke Componenten
weerstand, condensator, spaander, lampparel 0201-30*30mm enz.
Gesteund Maximumgebied van PCB
50*50mm- (50F) 350*190mm/(44F) 350*260mm
Voeders
elektrische voeder, pneumatische voeder, trillende voeder, IC-dienblad enz.
Erkenningsapparaten
tekencamera x1, snelle erkenningscamera x4, high-precision camera x1
Maximumhoogte Toepasselijke Componenten
≤7mm
PCB vervoeren Wijze
ingang in drie stadia, automatische verbinding van links naar rechts, het automatische PCB-plaatsen
Mark Positioning
hand/automatisch
Programmeringsmethode
automatische programmering na manueel het invoeren van dossiers van PCB-coördinaten
Controlesysteem
Het systeem van de HuaweiGuochuangcontrole
Maximumstaplengte van X-Y As
629mm*679mm
Sporen van X-Y As
lineaire motiegids + Schroevedraaier
Motiewijze van X-Y As
intelligente aaneenschakeling van versnelling en vertraging van kromme en lijn, geïntegreerd lineair interpolatiealgoritme.
Controlecomputer
industriële controlecomputer met de krachtige bewerker van Intel
Het aanpassen Methode van Sporen
elektrisch
Waaier van Pijpbuffer
4.5mm
Maximumstaplengte van z-As
20mm
Waaier van Hoek voor Componenten
±180°
Motor
AC Servomotorreeks
Bestuurder
hoge snelheidsdsp bestuurder
De Vereisten van de luchtlevering
de filter van het oliewater, ≥ 50L, stoffilter en de stabilisator enz. van de luchtdruk.
Vacuümlevering van Pijp
vacuümgenerator die de functie van de hoge snelheids vacuümuitbarsting integreren
Waaier van de Druk van de Luchtlevering
0.5-0.7Mpa
OS
Onafhankelijke onderzoek en ontwikkeling SMT intelligente die OS op Vensters wordt gebaseerd
PCB vereist
35mm procesrand op automatische wijze
Visievertoning
17-duim industriële controlevertoning
Kabel
duurzame flexibele kabel (10 miljoen keer)
Voeding
220V 50/60Hz
Gemiddelde Macht
600W
Machineafmetingen
bureaumachine 1140*900*900mm
verticale machine 900*1140*1340mm
Gewicht
(bureaumachine) 210kg (verticale machine) 280kg



Markeringen:

OEM oogst en de pijp van de plaatsmachine

smd geleide productiemachine

Multifunctionele PCB-Oogst en Plaatsmachine
